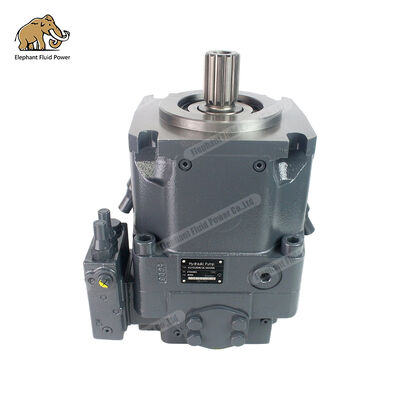

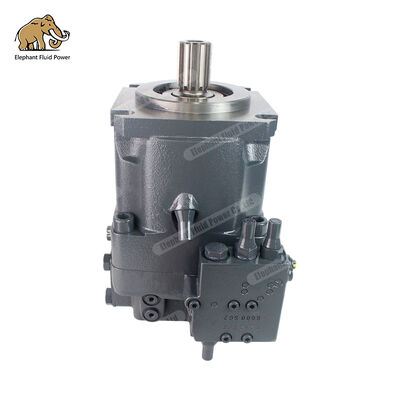

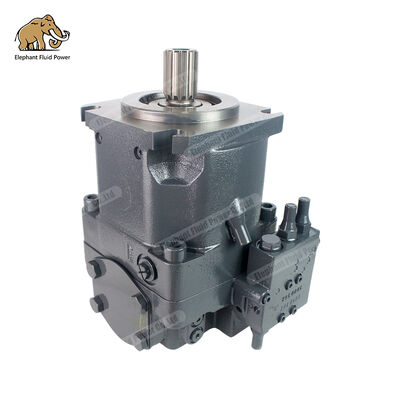

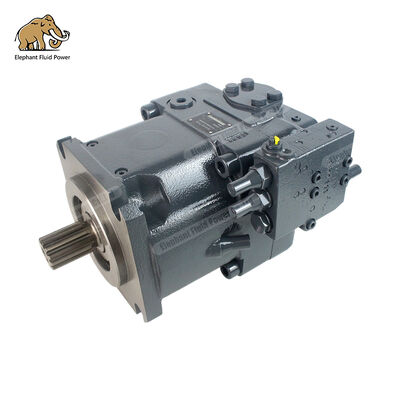

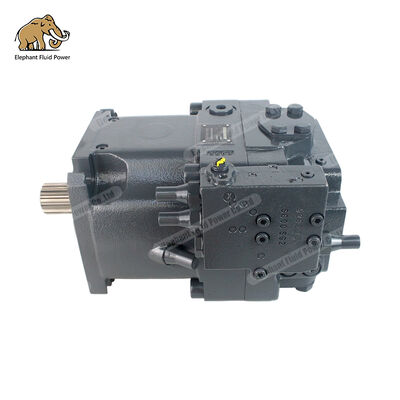

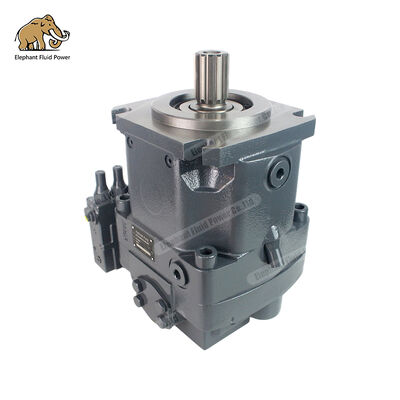

A11VO Series Variable-Axis Axial Piston Hydraulic Pump: Τεχνική Λευκή Βίβλος



Οι υδραυλικές αντλίες με μεταβλητό αξονικό έμβολο σειράς Elephant Fluid Power A11VO (συμπεριλαμβανομένων των μοντέλων A11VO60, A11VO75, A11VO95, A11VO130, A11VO145, A11VO190, A11VO1VO210, A11VO1VO21, A11VO15, A11VO220,V01 έκδοση) χρησιμοποιούν μεταβλητό σχέδιο πλάκας swash πανομοιότυπο με εκείνο της σειράς A11VO/A11VLO της Bosch Rexroth, με βασικά τεχνικά πλεονεκτήματα όπως η συνεχώς μεταβλητή μετατόπιση (με Vg max έως Vg min = 0). Αυτές οι αντλίες λειτουργούν σε ονομαστικές πιέσεις έως 350 bar (πίεση αιχμής: 400 bar) και είναι ειδικά σχεδιασμένες για υδραυλικά συστήματα ανοιχτού βρόχου, βρίσκοντας εκτεταμένες εφαρμογές σε αντλιοστάσια σκυροδέματος, χωματουργικά μηχανήματα, εξοπλισμό οδοποιίας, μηχανήματα συμπίεσης, ανυψωτικά συστήματα, μηχανήματα εξόρυξης, γεωτρήσεις και άλλα κινητά μηχανήματα. Αυτό το άρθρο εξετάζει συστηματικά τη βασική ανταγωνιστικότητα της σειράς Elephant Fluid Power A11VO σε έξι διαστάσεις: τεχνικές αρχές, παράμετροι πλήρους προδιαγραφής, τρόπους ελέγχου, σενάρια εφαρμογής, συμβατότητα με αυθεντικά εξαρτήματα Rexroth και πλεονεκτήματα της εφοδιαστικής αλυσίδας, παρέχοντας έγκυρες τεχνικές οδηγίες και αναφορές προμηθειών για παγκόσμιους κατασκευαστές υδραυλικού εξοπλισμού, ολοκληρωμένους κατασκευαστές τελικών συστημάτων υδραυλικού εξοπλισμού, ολοκληρωμένους κατασκευαστές τελικών συστημάτων.



---



Κεφάλαιο 1: Τεχνικές αρχές και βασικά πλεονεκτήματα σχεδίασης της σειράς A11VO

1.1 Δομική αρχή του αξονικού εμβόλου μεταβλητού άξονα διαγώνιου δίσκου

Οι υδραυλικές αντλίες της σειράς A11VO διαθέτουν κλασική σχεδίαση αξονικού εμβόλου πλάκας swash — ένα βιομηχανικό πρότυπο δεκαετιών αποδεδειγμένο σε συστήματα μεταβλητής υδραυλικής μετάδοσης ανοιχτού βρόχου, ειδικά βελτιστοποιημένα για εφαρμογές κινητών μηχανημάτων. Σε σύγκριση με τα σχέδια με λυγισμένο άξονα, η διαμόρφωση της πλάκας swash προσφέρει σημαντικά πλεονεκτήματα στη συμπαγή, οικονομική αποδοτικότητα και ευελιξία ελέγχου.

Μηχανισμός μεταβλητής γωνίας κλίσης διαφράγματος

Η κεντρική γραμμή του κυλίνδρου συμπίπτει με την κεντρική γραμμή του άξονα μετάδοσης κίνησης και το έμβολο έρχεται σε επαφή με την πλάκα swash μέσω ενός συρόμενου πέλματος. Όταν η γωνία αιώρησης της πλάκας περιστροφής είναι 0°, το έμβολο δεν παρουσιάζει παλινδρομική κίνηση και ο ρυθμός ροής εξόδου είναι μηδέν. Καθώς η γωνία αυξάνεται, η παλινδρομική διαδρομή του εμβόλου διαστέλλεται και ο ρυθμός ροής εξόδου γίνεται ανάλογος της γωνίας αιώρησης. Ο μηχανισμός μεταβλητής μετατόπισης επιτυγχάνει αδιάκοπη διακύμανση της μετατόπισης από Vg_max σε Vg_min = 0 ρυθμίζοντας τη γωνία της πλάκας swash (από 0° στο μέγιστο), ελέγχοντας έτσι με ακρίβεια τόσο την ταχύτητα ροής εξόδου όσο και την πίεση. Αυτός ο σχεδιασμός εξασφαλίζει σχεδόν μηδενική απόδοση ροής κατά τη λειτουργία αναμονής, μειώνοντας σημαντικά την κατανάλωση ενέργειας και την παραγωγή θερμότητας.

Ρουλεμάν βάσης εκφόρτωσης στατικής πίεσης

Ο σχεδιασμός χρησιμοποιεί ένα ρουλεμάν βάσης με υδροστατική ανακούφιση πίεσης, όπου η πλάκα swash υποστηρίζεται από μια μεμβράνη υδροστατικού λαδιού, με αποτέλεσμα την ελάχιστη απώλεια τριβής και την ταχεία απόκριση. Αυτή η διαμόρφωση εξασφαλίζει τη βέλτιστη επαφή μεταξύ της πλάκας swash και του παπουτσιού του εμβόλου υπό συνθήκες υψηλής πίεσης και υψηλής ταχύτητας, επιτυγχάνοντας ογκομετρική απόδοση άνω του 95% και μηχανική απόδοση άνω του 90%. Ακόμη και σε πίεση 350 bar και ταχύτητα 2500 σ.α.λ., διατηρείται σταθερή απόδοση απόδοσης.

Σχέδιο διπλής θυρίδας εκκένωσης λαδιού

Η τυπική διαμόρφωση διαθέτει δύο θύρες εκκένωσης λαδιού (L1 και L2), επιτρέποντας την ευέλικτη επιλογή της διαδρομής του αγωγού εκκένωσης λαδιού βάσει του χώρου εγκατάστασης για απλοποίηση του σχεδιασμού του συστήματος. Ο αγωγός εκκένωσης λαδιού πρέπει να συνδέεται χωριστά με τη δεξαμενή λαδιού για να διασφαλίζεται ότι η πίεση του περιβλήματος δεν υπερβαίνει τα 0,5 bar, προστατεύοντας έτσι τη στεγανοποίηση του άξονα και το σύστημα στεγανοποίησης. Για εφαρμογές σε υψηλές θερμοκρασίες, ο σχεδιασμός της θύρας διπλής εκφόρτισης ενισχύει την απόδοση απαγωγής θερμότητας.

1.2 Ειδικά σχεδιαστικά χαρακτηριστικά και δυνατότητα αυτοαναρρόφησης για ανοιχτά κυκλώματα

Η σειρά A11VO έχει σχεδιαστεί ειδικά για υδραυλικά συστήματα ανοιχτού κυκλώματος και διαθέτει τα ακόλουθα βασικά χαρακτηριστικά:

• Ο ρυθμός ροής είναι ευθέως ανάλογος με την ταχύτητα περιστροφής και τη μετατόπιση: ρυθμός ροής εξόδου qv = Vg × n × ηv / 1000 (L/min), όπου το Vg αντιπροσωπεύει τη μετατόπιση ρεύματος (cm³/rev), το n υποδηλώνει την ταχύτητα περιστροφής (rpm) και το ηv υποδηλώνει ογκομετρική απόδοση (συνήθως 0,997–).

• Η πίεση καθορίζεται από το εξωτερικό φορτίο: η πίεση εξόδου της αντλίας εξαρτάται από τη ζήτηση του συστήματος, με αυτόματη ρύθμιση της μετατόπισης και της πίεσης μέσω των τρόπων ελέγχου (LR/DR/LRDS/DRS/HD/EP, κ.λπ.) για την επίτευξη ενεργειακά αποδοτικής λειτουργίας.

• Εξαιρετική απόδοση αυτόματης πλήρωσης: Η αντλία λειτουργεί υπό συνθήκες αυτόματης αναπλήρωσης και λειτουργεί κανονικά είτε η δεξαμενή λαδιού είναι υπό πίεση είτε είναι εξοπλισμένη με ενσωματωμένη αντλία ενίσχυσης (φυγοκεντρική αντλία/αντλία φτερωτή). Ο βελτιστοποιημένος σχεδιασμός της θύρας αναρρόφησης λαδιού και ο μηχανισμός επιστροφής του εμβόλου εξασφαλίζουν εξαιρετική ικανότητα αυτο-αναρρόφησης υπό τυπικές συνθήκες εγκατάστασης (ύψος αναρρόφησης λαδιού ≤ 800 mm).

• Έκδοση A11VLO υψηλής ταχύτητας: Διατίθεται σε μεγέθη που κυμαίνονται από 130 έως 260 mm, αυτό το μοντέλο μπορεί να εξοπλιστεί με αντλία φτερωτής (A11VLO) για εξαιρετικά υψηλές ταχύτητες περιστροφής, ανταποκρινόμενη στις απαιτήσεις των κινητών μηχανημάτων υψηλής ταχύτητας.

1.3 Πλεονεκτήματα της αξονικής κίνησης και της ολοκλήρωσης συστήματος

100% ικανότητα κίνησης με άξονα

Οι αντλίες της σειράς A11VO διαθέτουν δυνατότητα κίνησης μέσω άξονα, υποστηρίζοντας είτε γραναζωτές αντλίες είτε αντλίες αξονικού εμβόλου ισοδύναμων προδιαγραφών (100% μετάδοση κίνησης μέσω άξονα). Αυτός ο σχεδιασμός προσφέρει: – Τη δυνατότητα σύνδεσης μιας αντλίας συμπλήρωσης, μιας γραναζωτής αντλίας ή μιας αντλίας βοηθητικού εμβόλου σε σειρά μετά την κύρια αντλία, απλοποιώντας τη διάταξη του υδραυλικού συστήματος. – Εξάλειψη πρόσθετου χώρου εγκατάστασης και συνδέσμων, μείωση της πολυπλοκότητας του συστήματος. – Άμεση παροχή ισχύος από τον κινητήριο άξονα της κύριας αντλίας στη βοηθητική αντλία, βελτιώνοντας τη συνολική απόδοση μετάδοσης. – Για εφαρμογές κλειστού βρόχου, η αντλία make-up μπορεί να εγκατασταθεί ακριβώς πίσω από την κύρια αντλία, δημιουργώντας μια συμπαγή στατική υδραυλική μονάδα μετάδοσης κίνησης.

1.4 Περίληψη των Βασικών Ανταγωνιστικών Πλεονεκτημάτων

Ττεχνικά χαρακτηριστικά	Πδείκτης απόδοσης	Βιομηχανική Σημασία
Εύρος ρύθμισης μετατόπισης	Vg max → Vg min = 0 (συνεχώς ρυθμιζόμενο)	Εφαρμόστε παροχή καυσίμου κατ' απαίτηση για την εξάλειψη των απωλειών υπερχείλισης και την επίτευξη εξοικονόμησης ενέργειας 20%-30%.
Ονομαστική/Αιχμή Πίεση	350 bar / 400 bar	Ανταποκρίνεται στις απαιτήσεις των μηχανημάτων κατασκευής υψηλής πίεσης και των βιομηχανικών εφαρμογών.
μέγιστη ταχύτητα	Από 3900 rpm (A11VO60) έως 1800 rpm (A11VO260)	καλύπτει όλο το φάσμα των συνθηκών λειτουργίας, από σενάρια υψηλής ταχύτητας, χαμηλής ροής έως χαμηλής ταχύτητας, υψηλής ροής.
ογκομετρική απόδοση	≥95%	Μειώστε την κατανάλωση ενέργειας, ελαχιστοποιήστε την παραγωγή θερμότητας και παρατείνετε τη διάρκεια ζωής του λιπαντικού.
Μηχανική Απόδοση	≥90%	Υψηλή πυκνότητα ισχύος, συμπαγής σχεδιασμός
μέθοδος ελέγχου	Περισσότεροι από 10 τύποι, συμπεριλαμβανομένων των LR/DR/LRDS/DRS/HD/EP/DH/LG κ.λπ.	Προσαρμόστε σε διάφορες απαιτήσεις για πίεση, ρυθμό ροής, ισχύ και ηλεκτροϋδραυλικό έλεγχο
Κεντρική κίνηση άξονα	100% ικανότητα κίνησης με άξονα (ίδιες προδιαγραφές)	Μπορεί να συνδεθεί σε σειρά με γραναζωτή αντλία ή αντλία αξονικού εμβόλου για απλοποίηση του συστήματος.
ικανότητα αναρρόφησης	Εξαιρετική δυνατότητα αυτόματης αναπλήρωσης, με διαθέσιμη προαιρετική ενσωματωμένη ενισχυτική αντλία	Προσαρμόζεται σε διάφορες συνθήκες εγκατάστασης χωρίς να απαιτείται πρόσθετη αντλία πλήρωσης λαδιού



---



Κεφάλαιο 2: Λεπτομερής επεξήγηση των τεχνικών παραμέτρων πλήρους προδιαγραφής για τη σειρά Elephant Fluid Dynamics A11VO

2.1 Μοντέλα προϊόντων και πίνακας μετατόπισης

Η σειρά A11VO περιλαμβάνει δύο δομικές υπο-σειρές: -A11VO Standard Version (προδιαγραφές 60–260): διαθέτει τυπικές ταχύτητες περιστροφής, κατάλληλες για μηχανήματα γενικής μηχανικής και βιομηχανικές εφαρμογές. - Έκδοση A11VLO High-Speed ​​(προδιαγραφές 60–260): μια βελτιστοποιημένη παραλλαγή υψηλής ταχύτητας που μπορεί να εξοπλιστεί με ενσωματωμένη αντλία πτερυγίων (φυγοκεντρική αντλία) για την επίτευξη εξαιρετικά υψηλών ταχυτήτων, ιδανική για κινητά μηχανήματα υψηλής ταχύτητας.

Οι τεχνικές προδιαγραφές για το στάνταρ μοντέλο της σειράς Elephant Fluid Dynamics A11VO είναι οι εξής:

Μodel	Μέγιστη μετατόπισηVgmax (cm³/στροφές)	Ελάχιστη μετατόπισηVgmin (cm³/στροφές)	Ονομαστική Πίεση (μπαρ)	ΠeakPressure (μπαρ)	MaximumSpeed@Vgmax (σ.α.λ.)	Maximumspeed@Vg≈0(rpm)	Maximumoutputflow@n_max (L/min)	Maximum Power@350bar(kW)	Wοκτώ (kg)
A11VO60	60,0	0	350	400	3300	3900	198,0	115,5	28
A11VO75	75,0	0	350	400	3000	3600	225,0	131.3	32
A11VO95	95,0	0	350	400	2700	3100	256,5	149,6	38
A11VO130	130,0	0	350	400	2500	2900	325,0	189,6	48
A11VO145	145,0	0	350	400	2400	2800	348,0	203,0	52
A11VO190	190,0	0	350	400	2200	2600	418,0	243,8	68
A11VO220	220,0	0	350	400	2000	2400	440,0	256,7	78
A11VO260	260,0	0	350	400	1800	2100	468,0	273,0	95

Σημείωση: Τα παραπάνω δεδομένα είναι θεωρητικές τιμές με βάση τις συνθήκες λειτουργίας της ταχύτητας κίνησης n = 1500 rpm, του ιξώδους λαδιού v = 36 mm²/s και της θερμοκρασίας λαδιού t = 50 °C. Οι πραγματικές τιμές θα πρέπει να αντιπροσωπεύουν τις απώλειες απόδοσης και τις κατασκευαστικές ανοχές.

2.2 Τεχνικές προδιαγραφές της έκδοσης υψηλής ταχύτητας A11VLO

Η σειρά A11VLO ενισχύει την απόδοση υψηλής ταχύτητας σε σχέση με το μοντέλο A11VO και μπορεί να εξοπλιστεί με μια ενσωματωμένη αντλία φτερωτή (φυγοκεντρική αντλία) για την επίτευξη εξαιρετικά υψηλών ταχυτήτων περιστροφής.

Μodel	Μέγιστη μετατόπιση Vg max (cm³/στροφές)	Ονομαστική πίεση (bar)	Πίεση αιχμής (bar)	Μέγιστη ταχύτητα @Vg max (rpm)	Μέγιστη ταχύτητα @ Vg ≈ 0 (rpm)	Προαιρετικά εξοπλισμένο με αντλία φτερωτής	Τυπική Εφαρμογή
A11VLO60	60,0	350	400	3900	4500	αρνούμαι	Φορτωτής υψηλής ταχύτητας
A11VLO75	75,0	350	400	3600	4200	αρνούμαι	Περονοφόρο ανυψωτικό υψηλής ταχύτητας
A11VLO95	95,0	350	400	3100	3600	αρνούμαι	Εκσκαφέας υψηλής ταχύτητας
A11VLO130	130,0	350	400	2900	3400	Ναί	φορτηγό αντλίας σκυροδέματος
A11VLO145	145,0	350	400	2800	3300	Ναί	Μεγάλος γερανός
A11VLO190	190,0	350	400	2600	3100	Ναί	Μεγάλα φορτηγά εξόρυξης
A11VLO220	220,0	350	400	2400	2900	Ναί	Μεγάλος εξοπλισμός γεώτρησης
A11VLO260	260,0	350	400	2100	2600	Ναί	Μηχανήματα κατασκευής εξαιρετικά βαρέως τύπου

2.3 Τύποι υπολογισμού βασικών επιδόσεων

Ρυθμός εκφόρτισης αντλίας (ανάλογα με τον κυβισμό και την ταχύτητα οδήγησης): qv = Vg × n × ηv / 1000 (L/min)

Όπου: Vg είναι η τρέχουσα μετατόπιση (cm³/rev), n είναι η ταχύτητα οδήγησης (rpm) και ηv είναι η ογκομετρική απόδοση (συνήθως 0,95–0,97).

Ροπή εξόδου αντλίας (ανάλογη με τη διαφορά μετατόπισης και πίεσης): T = Vg × Δp / (20π × η_mh) (Nm)

Όπου: Δp είναι η διαφορά πίεσης (bar), και η_mh είναι η μηχανική-υδραυλική απόδοση (συνήθως 0,90–0,93).

Ισχύς εισόδου αντλίας: P = qv × Δp / (600 × η_t) (kW)

Όπου: η_t αντιπροσωπεύει τη συνολική απόδοση (συνήθως κυμαίνεται από 0,85 έως 0,90).

Η βασική αρχή του μεταβλητού ελέγχου είναι η εξής: όταν υπάρχει υψηλή ζήτηση ροής (π.χ. ταχεία επέκταση ενός υδραυλικού κυλίνδρου), η μετατόπιση Vg αυξάνεται αυτόματα. όταν απαιτείται διατήρηση της πίεσης (π.χ. υδραυλική σύσφιξη), το Vg μειώνεται αυτόματα σχεδόν στο μηδέν. Αυτός ο μηχανισμός παροχής λαδιού κατά παραγγελία διασφαλίζει ότι το σύστημα λειτουργεί με συνέπεια στη ζώνη υψηλότερης απόδοσης, μειώνοντας τη συνολική κατανάλωση ενέργειας κατά 20–30% σε σύγκριση με μια αντλία σταθερής μετατόπισης και τη διαμόρφωση βαλβίδας ανακούφισης.



---



Κεφάλαιο 3: Σε βάθος Ανάλυση Δέκα Μεθόδων Ελέγχου

Η βασική ανταγωνιστικότητα της σειράς A11VO έγκειται στην εκτεταμένη γκάμα επιλογών ελέγχου. Το Elephant Fluid Power αναπαράγει πλήρως όλες τις δυνατότητες ελέγχου που είναι διαθέσιμες στη σειρά Rexroth A11VO/A11VLO.

3.1 LR – Έλεγχος ισχύος (άμεσος έλεγχος)

Πώς λειτουργεί: Εξοπλισμένο με ενσωματωμένη βαλβίδα ελέγχου ισχύος που περιορίζει την ισχύ εξόδου της αντλίας εντός ενός προκαθορισμένου εύρους. Όταν η πίεση του συστήματος αυξάνεται, μειώνει αυτόματα τη μετατόπιση για να διατηρεί σταθερή ισχύ. όταν η πίεση πέφτει, αυξάνει τη μετατόπιση για να ενισχύσει τον ρυθμό ροής. Οι ρυθμίσεις ελέγχου ισχύος μπορούν να προσαρμοστούν εξωτερικά ακόμη και κατά τη λειτουργία.

Τεχνικές παράμετροι: – Εύρος ισχύος: Ρυθμίζεται σύμφωνα με την ονομαστική ισχύ του κινητήρα/κινητήρα – Συμπεριφορά ελέγχου: Δίνει προτεραιότητα στη ζήτηση ροής εντός του ορίου ισχύος. μειώνει αυτόματα την πίεση ή τη ροή όταν φτάνει στο όριο – Εξωτερική ρύθμιση: Η ρύθμιση ισχύος μπορεί να ρυθμιστεί μέσω εξωτερικών συσκευών ακόμα και κατά τη λειτουργία της αντλίας

Τυπική εφαρμογή: Κινητά μηχανήματα που κινούνται με κινητήρα σχεδιασμένα να αποτρέπουν τη διακοπή λειτουργίας λόγω υπερφόρτωσης του κινητήρα, όπως εκσκαφείς, φορτωτές και μπουλντόζες.

3.2 DR – Έλεγχος σταθερής πίεσης (άμεσος έλεγχος)

Αρχή λειτουργίας: Εξοπλισμένο με ενσωματωμένη βαλβίδα ελέγχου πίεσης που περιορίζει τη μέγιστη πίεση εξόδου της αντλίας εντός ενός προκαθορισμένου εύρους. Όταν η πίεση του συστήματος φτάσει την καθορισμένη τιμή, η αντλία μειώνει αυτόματα τη μετατόπισή της για να παρέχει μόνο τη ροή που απαιτείται για τη διατήρηση της πίεσης, εξαλείφοντας τις απώλειες υπερχείλισης.

Τεχνικές παράμετροι: – Εύρος ρύθμισης πίεσης: Στάνταρ ρυθμιζόμενο, καλύπτοντας ολόκληρο το εύρος πίεσης λειτουργίας – Υστέρηση και αύξηση πίεσης: Δp_max ≈ 4 bar – Η απόκλιση ελέγχου μειώνεται καθώς μειώνεται η ρυθμισμένη τιμή πίεσης

Τυπικές εφαρμογές: Συστήματα που απαιτούν σταθερή πίεση, όπως υδραυλικές συσκευές σύσφιξης, υδραυλικοί πάγκοι δοκιμών, συστήματα συντήρησης πίεσης πίεσης και συστήματα ελέγχου πίεσης φορτηγών αντλιών σκυροδέματος.

3.3 LRDS – Έλεγχος ισχύος + Αποκοπή πίεσης + Έλεγχος ευαισθησίας στο φορτίο

Αρχή εργασίας: Ενσωματώνει τρεις λειτουργίες — έλεγχο ισχύος, διακοπή πίεσης και ευαισθησία φορτίου. Η αντλία διατηρεί ταυτόχρονα την καθορισμένη ισχύ, περιορίζει τη μέγιστη πίεση και ανταποκρίνεται σε σήματα ευαίσθητα στο φορτίο, επιτυγχάνοντας ολοκληρωμένο έλεγχο «σταθερής ισχύος – περιορισμός πίεσης – ευαισθησία φορτίου».

Τεχνικές παράμετροι: -Έλεγχος ισχύος: Ίδιο με τα χαρακτηριστικά LR, εξωτερικά ρυθμιζόμενο-Διακοπή πίεσης: Κόβει αυτόματα την έξοδο ροής όταν η πίεση του συστήματος φτάσει στο καθορισμένο ανώτερο όριο-Ευαισθησία φορτίου: Ανταποκρίνεται στα σήματα LS, παρέχοντας μόνο τον απαιτούμενο ρυθμό ροής για την εξάλειψη των απωλειών στραγγαλισμού. Εύρος ελέγχου: Πολλαπλές επιλέξιμες απαιτήσεις ισχύος και πίεσης για ποικίλες απαιτήσεις

Τυπική εφαρμογή: Κύριες αντλίες για μηχανήματα κατασκευής προηγμένης τεχνολογίας, όπως μεγάλοι εκσκαφείς, φορτηγά αντλιών σκυροδέματος και ανατρεπόμενα οχήματα εξόρυξης, παρέχοντας βέλτιστη ενεργειακή απόδοση και προστασία κινητήρα.

3.4 DRS – Έλεγχος πίεσης + Έλεγχος ευαίσθητου στο φορτίο

Αρχή λειτουργίας: Ενσωματώνει διπλές λειτουργίες ελέγχου πίεσης και ελέγχου ευαίσθητου στο φορτίο. Η αντλία διατηρεί ταυτόχρονα τη ρυθμισμένη πίεση και ανταποκρίνεται σε σήματα ευαίσθητα στο φορτίο, επιτυγχάνοντας έλεγχο "σταθερής πίεσης-φορτίου-ευαίσθητου".

Τεχνικές παράμετροι: – Έλεγχος πίεσης: Ίδιο με τα χαρακτηριστικά DR – Ευαισθησία φορτίου: Ανταποκρίνεται στα σήματα LS και παρέχει μόνο τον απαιτούμενο ρυθμό ροής – Γρήγορος χρόνος απόκρισης, ιδανικός για υδραυλικά συστήματα που απαιτούν γρήγορη απόκριση

Συνήθεις εφαρμογές: Συστήματα που απαιτούν ταυτόχρονο έλεγχο πίεσης και απόκριση στις διακυμάνσεις του φορτίου, όπως γερανοί, εναέριες πλατφόρμες εργασίας και δασοκομικά μηχανήματα.

3.5 HD – Υδραυλικός έλεγχος (που σχετίζεται με την πίεση πιλότου)

Αρχή λειτουργίας: Η μετατόπιση της αντλίας ρυθμίζεται αναλογικά από ένα εξωτερικό σήμα πίεσης πιλότου. Η αυξημένη πιλοτική πίεση οδηγεί σε αυξημένη μετατόπιση και κατά συνέπεια υψηλότερο ρυθμό ροής εξόδου. Αυτό το υδραυλικό αναλογικό σύστημα ελέγχου διαθέτει γρήγορη απόκριση και υψηλή ακρίβεια.

Τεχνικές παράμετροι: -Διαφορά πίεσης ελέγχου: 10 bar ή 25 bar (επιλέξιμο) -Σημείο έναρξης ελέγχου: Vg min (ελάχιστη μετατόπιση) που αντιστοιχεί σε 0 bar πίεση πιλότου-Σημείο τερματισμού ελέγχου: Vg max (μέγιστη μετατόπιση) που αντιστοιχεί σε 10/25 bar πίεση πιλότου-Χρόνος απόκρισης: <0.

Συνήθεις εφαρμογές: Συστήματα που απαιτούν υδραυλικό έλεγχο πιλότου, όπως έλεγχος πιλότου εκσκαφέα, έλεγχος πιλότου φορτωτή και έλεγχος πιλότου γερανού.

3.6 EP – Ηλεκτρικός αναλογικός έλεγχος (αναλογικός ηλεκτρομαγνήτης)

Αρχή λειτουργίας: Η συσκευή λαμβάνει σήματα ρεύματος (12 V DC ή 24 V DC) μέσω ενός ηλεκτροαναλογικού ηλεκτρομαγνήτη, μετατρέποντας το ηλεκτρικό σήμα σε μηχανική μετατόπιση για τη ρύθμιση της μετατόπισης της αντλίας. Μπορεί να συνδεθεί απευθείας με PLC ή υπολογιστές βιομηχανικού ελέγχου για ψηφιακό έλεγχο.

Τεχνικές παράμετροι: -EP1: 12 V DC, ρυθμιζόμενο εύρος ρεύματος ελέγχου -EP2: 24 V DC, ρυθμιζόμενο εύρος ρεύματος ελέγχου -Χρόνος απόκρισης: <0,2 δευτερόλεπτα -Ακρίβεια ελέγχου: ±1% μετατόπιση

Κοινές εφαρμογές: αυτοματοποιημένα μηχανήματα κατασκευής, τηλεκατευθυνόμενες συσκευές, ηλεκτροϋδραυλικά ολοκληρωμένα συστήματα και υδραυλικός εξοπλισμός CNC.

3.7 DH – Υδραυλικός έλεγχος (σχετικός με την πίεση πιλότου, ειδική έκδοση)

Πώς λειτουργεί: Παρόμοιο με το HD, αλλά μια εξειδικευμένη έκδοση υδραυλικού ελέγχου σχεδιασμένη για συγκεκριμένες απαιτήσεις υδραυλικού συστήματος. Τα χαρακτηριστικά ελέγχου μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες του πελάτη.

Κοινές εφαρμογές: εξειδικευμένα υδραυλικά συστήματα, όπως θαλάσσια υδραυλικά συστήματα, εξοπλισμός εδάφους αεροπορίας και στρατιωτικά υδραυλικά συστήματα.

3.8 LG – Έλεγχος μοχλού (Μηχανικός έλεγχος)

Αρχή λειτουργίας: Η μετατόπιση της αντλίας ρυθμίζεται απευθείας μέσω ενός μηχανικού μοχλού. Είναι απλό και αξιόπιστο, δεν απαιτεί εξωτερικό έλεγχο λαδιού ή πηγών ισχύος και λειτουργεί αποκλειστικά μέσω μηχανικού ελέγχου.

Τυπικές εφαρμογές: Απλά σενάρια μηχανικού ελέγχου, όπως μικρά γεωργικά μηχανήματα, βασικός εξοπλισμός κατασκευής και χειροκίνητες υδραυλικές συσκευές.

3.9 DH.D/DH.G – Υδραυλικός έλεγχος (ειδική έκδοση)

Αρχή λειτουργίας: Οι DH.D και DH.G είναι εξειδικευμένες εκδόσεις υδραυλικού ελέγχου με μοναδικά λειτουργικά χαρακτηριστικά, σχεδιασμένες για συγκεκριμένες εφαρμογές. Το DH.D αντιπροσωπεύει την έκδοση δυναμικού ελέγχου, ενώ το DH.G υποδηλώνει την έκδοση ελέγχου απολαβής.

Συνήθεις εφαρμογές: Συστήματα που απαιτούν εξειδικευμένη δυναμική απόκριση, όπως μηχανές χύτευσης με έγχυση υψηλής ταχύτητας, μηχανές χύτευσης υψηλής ταχύτητας και εξοπλισμός ευαίσθητος στους κραδασμούς.

3.10 EP.D / EP.G – Electric Proportional Control (Ειδική Έκδοση)

Αρχή λειτουργίας: Τα EP.D και EP.G είναι εξειδικευμένες εκδόσεις ηλεκτρικού αναλογικού ελέγχου με διακριτά χαρακτηριστικά. Το EP.D χρησιμοποιεί δυναμικό ηλεκτρικό αναλογικό έλεγχο, ενώ το EP.G χρησιμοποιεί ηλεκτρικό αναλογικό έλεγχο με βάση το κέρδος.

Συνήθεις εφαρμογές: Ηλεκτροϋδραυλικά συστήματα ελέγχου υψηλής ακρίβειας, όπως σερβοϋδραυλικά συστήματα, κέντρα κατεργασίας CNC και εξοπλισμός δοκιμών ακριβείας.

3.11 Πίνακας απόφασης επιλογής μεθόδου ελέγχου



ντομέθοδος ελέγχου	ντοωδή	ντοσήμα ελέγχου	ντοεύρος ελέγχου	Rταχύτητα απόκρισης	Εφαρμοστέο μοντέλο	Τυπική Εφαρμογή
έλεγχος ισχύος	LR	Ενσωματωμένη μηχανική βαλβίδα	περιορισμός ισχύος	Μέσο	60-260	Εκσκαφείς, φορτωτές, μπουλντόζες
Έλεγχος σταθερής πίεσης	DR	Ενσωματωμένη μηχανική βαλβίδα	περιορισμός πίεσης	Μέσο	60-260	Συσκευή σύσφιξης, πάγκος δοκιμής, φορτηγό αντλίας σκυροδέματος
Ισχύς + Πίεση + Ευαισθησία Φορτίου	LRDS	Ενσωματωμένη μηχανική βαλβίδα + LS	Ισχύς + Πίεση + Ρυθμός ροής	Μέσο	60-260	Μεγάλοι εκσκαφείς, αντλιοστάσια σκυροδέματος, φορτηγά εξόρυξης
Ευαισθησία πίεσης και φορτίου	DRS	Ενσωματωμένη μηχανική βαλβίδα + LS	Πίεση + Ρυθμός ροής	Μέσο	60-260	Γερανός; Πλατφόρμα εργασίας σε μεγάλο υψόμετρο
Υδραυλική αναλογία	HD	Υδραυλικός οδηγός	Vg min-Vg μέγ	γρήγορα	60-260	Πιλοτικά συστήματα ελέγχου για εκσκαφείς και φορτωτές
Ηλεκτρική αναλογία	ΕΡ	12V/24V DC	Vg min-Vg μέγ	γρήγορα	60-260	Αυτοματοποιημένος εξοπλισμός, συσκευές τηλεχειρισμού, εξοπλισμός CNC
Ειδικό Υδραυλικό Έλεγχο	DH	Υδραυλικός πιλότος (ειδικό)	κατά παραγγελία	γρήγορα	60-260	Υδραυλικά συστήματα πλοίων, επίγειος εξοπλισμός αεροπορίας, στρατιωτικός εξοπλισμός
Μηχανικός μοχλός	LG	Μηχανικός μοχλός	Vg min-Vg μέγ	αργός	60-260	Μικρά γεωργικά μηχανήματα; απλός εξοπλισμός κατασκευής
Δυναμικός Υδραυλικός Έλεγχος	DH.D	Υδραυλικός πιλότος (Δυναμικός)	κατά παραγγελία	Εξαιρετικά γρήγορο	60-260	Μηχανές χύτευσης με έγχυση υψηλής ταχύτητας, μηχανές χύτευσης υψηλής ταχύτητας
Κερδίστε ηλεκτρική αναλογία	EP.G	Ηλεκτρικός λόγος (Κέρδος)	κατά παραγγελία	Εξαιρετικά γρήγορο	60-260	Σερβοϋδραυλικά συστήματα, κέντρα κατεργασίας CNC



---



Κεφάλαιο 4: Σε βάθος σύγκριση της συμβατότητας με τη σειρά Bosch Rexroth A11VO

4.1 Διαστάσεις και εγκατάσταση: 100% εναλλαξιμότητα

Η σειρά Elephant Fluid Dynamics A11VO τηρεί αυστηρά τις αρχικές προδιαγραφές σχεδίασης της Rexroth, διασφαλίζοντας πλήρη φυσική εναλλαξιμότητα.

• Φλάντζα εγκατάστασης: Συμβατή με τα πρότυπα ISO 3019-2, διαθέσιμη σε διαμορφώσεις 2 οπών και 4 οπών, με ελεγχόμενη ανοχή διαστάσεων εγκατάστασης εντός ±0,1 mm.

• Άκρος άξονα μετάδοσης κίνησης: Διατίθεται σε τρεις επιλογές – επίπεδος άξονας κλειδιού DIN 6885, νάρθηκας άξονας DIN 5480 και νηματοειδής άξονας ANSI B92.1a – πλήρως συμβατός με τα αντίστοιχα μοντέλα της Rexroth.

• Σύνδεση θύρας λαδιού: Θύρα λαδιού με φλάντζα SAE συμβατή με το πρότυπο ISO 6162, διαθέσιμη τόσο σε μετρικές όσο και σε επιλογές σπειρώματος UNC

• Διεπαφές ελέγχου: LR/DR/LRDS/DRS/HD/EP/DH/LG – Ο έλεγχος των θέσεων της θύρας λαδιού είναι πλήρως συμβατός με τις αρχικές προδιαγραφές της Rexroth.

• Θύρες εκκένωσης λαδιού: Η τυπική διαμόρφωση περιλαμβάνει δύο θύρες εκκένωσης λαδιού (L1 και L2), τοποθετημένες πανομοιότυπα με εκείνες των αρχικών εξαρτημάτων Rexroth.

• Αξονική μετάδοση κίνησης: 100% ικανότητα αξονικής μετάδοσης κίνησης (ίδιες προδιαγραφές), συμβατή με σειριακή σύνδεση γραναζωτών αντλιών ή αντλιών αξονικού εμβόλου. Οι διαστάσεις της φλάντζας και της πλήμνης ταιριάζουν με αυτές των γνήσιων εξαρτημάτων Rexroth.

• Διεπαφή αντλίας αναπλήρωσης λαδιού: Η σειρά A11VLO (προδιαγραφές 130–260) μπορεί να εξοπλιστεί με ενσωματωμένη αντλία φτερωτή (φυγοκεντρική αντλία). οι διαστάσεις της διεπαφής ταιριάζουν με αυτές των αρχικών εξαρτημάτων Rexroth.

4.2 Παράμετροι απόδοσης: Δοκιμή συγκριτικής αξιολόγησης τρίτου μέρους

Μέσω συγκριτικών δοκιμών που διενεργήθηκαν από το διεθνούς φήμης ίδρυμα υδραυλικών δοκιμών (εργαστήριο πιστοποίησης TUV Rheinland), η σύγκριση απόδοσης μεταξύ της σειράς Elephant Fluid Power A11VO και των αυθεντικών προϊόντων της Rexroth έχει ως εξής:

Πδείκτης απόδοσης	Elephant Fluid Dynamics A11VO130	Rexroth A11VO130	ντοαντίθετη διαφορά	Τπρότυπο εκτίμησης
ογκομετρική απόδοση	95,5%	96,0%	<0,6%	ISO 4409
Μηχανική Απόδοση	91,2%	91,5%	<0,4%	ISO 4409
ακαθάριστη αποτελεσματικότητα	87,1%	87,6%	<0,6%	ISO 4409
Επίπεδο θορύβου (dB(A))	75-77	74-76	αγώνας	ISO 4412-1
Ακρίβεια ελέγχου πίεσης	±3 bar	±2 bar	αγώνας	ενσωματωμένη δοκιμή
Ακρίβεια ελέγχου ισχύος	±2%	±1,5%	αγώνας	ενσωματωμένη δοκιμή
Μεταβλητός χρόνος απόκρισης	0,25 δευτ	0,22 δευτ	+0,03 δευτ	ενσωματωμένη δοκιμή
Συνεχής διάρκεια ζωής	>15.000 ώρες	>15.000 ώρες	αγώνας	επιταχυνόμενη δοκιμή ζωής
επίπεδο τιμών	γραμμή βάσης	2,5 έως 3,5 φορές από έναν ελέφαντα	Σημαντικό πλεονέκτημα	έρευνα αγοράς

Σημείωση: Οι συνθήκες δοκιμής περιλαμβάνουν μέσο ορυκτελαίου, πρότυπο ISO VG46, θερμοκρασία λαδιού 40°C, ονομαστική πίεση 350 bar και ταχύτητα λειτουργίας 1500 σ.α.λ.

4.3 Πλήρης αναπαραγωγή των μεθόδων ελέγχου

Η σειρά Elephant Fluid Dynamics A11VO υποστηρίζει πλήρως όλες τις λειτουργίες ελέγχου της σειράς Rexroth A11VO/A11VLO.

• LR: Έλεγχος ισχύος, εξωτερικά ρυθμιζόμενο

• DR: Έλεγχος σταθερής πίεσης, Άμεση Λειτουργία

• LRDS: Έλεγχος ισχύος + Διακοπή πίεσης + Έλεγχος με ευαισθησία στο φορτίο

• DRS: Έλεγχος πίεσης + έλεγχος ευαίσθητου φορτίου

• HD: Υδραυλικός αναλογικός έλεγχος, ανάλογα με την πίεση του πιλότου

• EP: Ηλεκτρικός αναλογικός έλεγχος, 12V/24V DC

• DH: Hydraulic Control, Special Version

• LG: Έλεγχος μοχλού, μηχανικός έλεγχος

• DH.D/H/G: Υδραυλικός έλεγχος, Έκδοση Dynamic/Gain

• EP.D/EP.G: Ηλεκτρικός αναλογικός έλεγχος, έκδοση δυναμικής/κέρδους

Τα χαρακτηριστικά απόκρισης, οι καμπύλες ελέγχου και οι παράμετροι ηλεκτρομαγνήτη όλων των τρόπων ελέγχου είναι πανομοιότυπα με εκείνα των αρχικών εξαρτημάτων της Rexroth, επιτρέποντας την άμεση αντικατάσταση χωρίς να απαιτείται επαναδιαμόρφωση του συστήματος ελέγχου.

4.4 Σύστημα Πιστοποίησης Ποιότητας

• Πιστοποίηση Συστήματος Διαχείρισης Ποιότητας ISO 9001:2015

• Η πιστοποίηση CE συμμορφώνεται με την Οδηγία 2006/42/EC για τα μηχανήματα της ΕΕ.

• Πιστοποίηση RoHS: Συμμόρφωση με την Οδηγία για τους περιορισμούς των επικίνδυνων ουσιών

• Προαιρετική πιστοποίηση ATEX (II 2G Ex h IIC T4-T1 Gb X / II 3G Ex h IIC T4-T1 Gc X)

• Η πιστοποίηση China Classification Society (CCS) ισχύει για πλοία και εφαρμογές ναυτιλιακής μηχανικής

• Πιστοποίηση TUV Rheinland Performance Testing (προαιρετικό)



---



Κεφάλαιο 5: Σενάρια και λύσεις εφαρμογής στον κλάδο

5.1 Υδραυλικό Σύστημα Αντλιοφορέων Σκυροδέματος

Κύρια αντλία για οχήματα άντλησης σκυροδέματος (A11VO130/A11VO145/A11VO190)

Τα φορτηγά αντλιών σκυροδέματος συνήθως χρησιμοποιούν τα A11VO130, A11VO145 ή A11VO190 ως κύρια αντλία. Μέσω του ελέγχου ισχύος LRDS σε συνδυασμό με την αποκοπή πίεσης και τη ρύθμιση ανίχνευσης φορτίου, το σύστημα επιτυγχάνει τις ακόλουθες λειτουργίες: -Φάση άντλησης: Ταχεία άντληση υψηλής ροής (Vg max). Το LRDS ελέγχει τη μέγιστη ισχύ για να αποτρέψει την υπερφόρτωση του κινητήρα. -Φάση συντήρησης πίεσης: Σταθεροποίηση πίεσης υψηλής πίεσης, χαμηλής ροής (μειωμένο Vg ενώ διατηρείται η πίεση). Η αποκοπή πίεσης DR διασφαλίζει ότι η πίεση άντλησης δεν υπερβαίνει τα όρια ασφαλείας. -Φάση μεταγωγής: Εναλλαγή ταχείας απόκρισης. Ο έλεγχος ανίχνευσης φορτίου παρέχει μόνο τον απαιτούμενο ρυθμό ροής για την εξάλειψη των απωλειών στραγγαλισμού. -Λειτουργία αναμονής εξοικονόμησης ενέργειας: Αυτόματη μείωση της μετατόπισης σχεδόν στο μηδέν κατά τα διαστήματα άντλησης, ελαχιστοποιώντας την κατανάλωση ενέργειας και την παραγωγή θερμότητας. -Ρύθμιση εξωτερικής ισχύος: Οι ρυθμίσεις ισχύος μπορούν να τροποποιηθούν μέσω εξωτερικών συσκευών ακόμη και κατά τη λειτουργία, ώστε να προσαρμόζονται διαφορετικοί βαθμοί σκυροδέματος και αποστάσεις παράδοσης.

Σε σύγκριση με τη συμβατική διαμόρφωση βαλβίδας αντλίας και υπερχείλισης, η μεταβλητή αντλία A11VO μειώνει την κατανάλωση ενέργειας κατά 25%–35%, μειώνει την άνοδο της θερμοκρασίας του λαδιού, παρατείνει τη διάρκεια ζωής της στεγανοποίησης και ενισχύει τη συνεχή λειτουργία των φορτηγών αντλιών.

5.2 Υδραυλικό σύστημα εκσκαφέα

Κύρια αντλία εκσκαφέα (A11VO60/A11VO75/A11VO95)

Οι εκσκαφείς 20–40 τόνων χρησιμοποιούν συνήθως ένα σύστημα διπλής αντλίας (μία αριστερή και μία δεξιά αντλία, είτε A11VO75 είτε A11VO95). Μέσω του ελέγχου ισχύος LR ή του ενσωματωμένου ελέγχου LRDS, το σύστημα επιτυγχάνει: – Σύνθετη λειτουργία: Ο ανεξάρτητος έλεγχος και των δύο αντλιών επιτρέπει τη συντονισμένη κίνηση της μπούμας, του ιστού βύθισης και της περιστροφής. Ο έλεγχος LR περιορίζει την ισχύ της μεμονωμένης αντλίας για να αποφευχθεί η ακινητοποίηση του κινητήρα. – Έλεγχος δύναμης εκσκαφής: Όταν αυξάνεται η αντίσταση εκσκαφής, ο έλεγχος LR μειώνει αυτόματα τη μετατόπιση, ενώ διατηρεί σταθερή ισχύ εξόδου για σταθερή λειτουργία του κινητήρα. – Οδήγηση ταξιδιού: Σε συνδυασμό με μεταβλητό κινητήρα A6VM, χρησιμοποιεί στατική υδραυλική μετάδοση κλειστού βρόχου για υψηλή απόδοση και εξοικονόμηση ενέργειας. – Ρύθμιση εξωτερικής ισχύος: Οι χειριστές μπορούν να τροποποιήσουν τις ρυθμίσεις ισχύος μέσω εξωτερικών χειριστηρίων για εναλλαγή μεταξύ «Οικονομικής λειτουργίας» και «Λειτουργίας τροφοδοσίας» με βάση τις συνθήκες εργασίας.

Κύριες αντλίες για μεγάλους εκσκαφείς (A11VO130/A11VO145/A11VO190)

Οι μεγάλοι εκσκαφείς της κατηγορίας 40–100 τόνων χρησιμοποιούν συνήθως τα A11VO130, A11VO145 ή A11VO190 ως κύριες αντλίες τους. Το ενσωματωμένο σύστημα ελέγχου LRDS παρέχει: – Εξαιρετικά υψηλή ισχύς εκσκαφής: 350 bar έξοδο υψηλής πίεσης για εξαιρετική ικανότητα εκσκαφής. – Ακριβής έλεγχος ισχύος: Το LRDS ταιριάζει δυναμικά με τις καμπύλες ισχύος του κινητήρα για την επίτευξη βέλτιστης απόδοσης καυσίμου. – Απόκριση ευαίσθητη στο φορτίο: γρήγορη προσαρμογή στις αλλαγές φορτίου για ακριβή λειτουργία.

5.3 Υδραυλικά συστήματα εκσκαφέων και φορτωτών

Υδραυλικό σύστημα φορτωτή (A11VO60/A11VO75/A11VO95)

-Οι τροχοφόροι φορτωτές συνήθως χρησιμοποιούν συστήματα μονής ή διπλής αντλίας (A11VO75 ή A11VO95). Μέσω του ελέγχου ισχύος LR ή του ελέγχου ευαίσθητου στο φορτίο πίεσης DRS, επιτυγχάνονται οι ακόλουθες λειτουργίες: -Εργασίες εκσκαφής: ταχεία φόρτιση υψηλής ροής (Vg max). Ο έλεγχος LR περιορίζει την ισχύ για να αποτρέψει την υπερφόρτωση του κινητήρα. -Εργασίες ανύψωσης: ανύψωση υψηλής πίεσης (μειωμένο Vg με διατηρούμενη πίεση). Ο έλεγχος DRS εξασφαλίζει σταθερή δύναμη ανύψωσης. -Travel drive: σε συνδυασμό με έναν μεταβλητό κινητήρα A6VM, επιτρέπει τη στατική υδραυλική μετάδοση κλειστού βρόχου για υψηλή απόδοση και εξοικονόμηση ενέργειας. -Σύστημα διεύθυνσης: μια γραναζωτή αντλία σειράς με κίνηση μέσω άξονα παρέχει ανεξάρτητη υδραυλική ισχύ στο σύστημα διεύθυνσης.

Υδραυλικό σύστημα εκσκαφέα φτυαριού (A11VO95/A11VO130)

Οι εκσκαφείς χρησιμοποιούν συνήθως το A11VO95 ή A11VO130 ως κύρια αντλία τους. Μέσω του ολοκληρωμένου ελέγχου LRDS, επιτυγχάνουν: – Εκσκαφή, φόρτωση, μεταφορά και εκφόρτωση: λειτουργία αντλίας πολλαπλών λειτουργιών με έλεγχο LRDS που προσαρμόζεται σε ποικίλες απαιτήσεις ισχύος και ροής υπό διαφορετικές συνθήκες. – Συνεχής λειτουργία: σχεδιασμός υψηλής αξιοπιστίας σχεδιασμένος για διαρκή απόδοση σε σκληρά περιβάλλοντα όπως ορυχεία και εργοτάξια.

5.4 Υδραυλικά Συστήματα για Μηχανήματα Επιφανείας Δρόμου και Μηχανήματα Συμπίεσης

Υδραυλικό σύστημα κυλίνδρων (A11VO60/A11VO75)

Οι κύλινδροι δόνησης συνήθως χρησιμοποιούν A11VO60 ή A11VO75 ως κύρια αντλία. Μέσω του ελέγχου σταθερής πίεσης DR ή του ελέγχου ισχύος LR, το σύστημα επιτυγχάνει: – Οδήγηση ταξιδιού: Ο έλεγχος σταθερής πίεσης διατηρεί μια σταθερή ταχύτητα διαδρομής για να εξασφαλίσει ομοιόμορφη συμπίεση. – Σύστημα κραδασμών: Ο έλεγχος ισχύος LR περιορίζει την ένταση των κραδασμών για να αποτρέψει την υπερφόρτωση του κινητήρα. – Σύστημα διεύθυνσης: Μια γραναζωτή αντλία με άξονα κίνησης παρέχει ανεξάρτητη υδραυλική ισχύ για το μηχανισμό διεύθυνσης.

Υδραυλικό σύστημα Paver (A11VO75/A11VO95)

Οι ασφαλτοστρώσεις συνήθως χρησιμοποιούν το A11VO75 ή A11VO95 ως κύρια αντλία. Μέσω του ελέγχου πίεσης και ανίχνευσης φορτίου DRS, επιτυγχάνουν: – Έλεγχο ταχύτητας οδοστρώματος: Ο έλεγχος ανίχνευσης φορτίου ταιριάζει ακριβώς με τις απαιτήσεις ταχύτητας οδοστρώματος για να διασφαλιστεί η ποιότητα. – Έλεγχος πλάκας σφράγισης: Η ρύθμιση σταθερής πίεσης διατηρεί ομοιόμορφη πίεση στην πλάκα σφράγισης για λεία επιφάνεια οδοστρώματος. – Σύστημα παράδοσης υλικού: Η παροχή υψηλής ροής (Vg max) ενισχύει τη λειτουργική απόδοση.

5.5 Υδραυλικά Συστήματα Ανυψωτικών Μηχανημάτων

Υδραυλικό σύστημα γερανού αυτοκινήτου (A11VO95/A11VO130/A11VO145)

Οι γερανοί αυτοκινήτων συνήθως χρησιμοποιούν τα A11VO95, A11VO130 ή A11VO145 ως κύρια αντλία. Μέσω του ελέγχου ευαίσθητου στο φορτίο πίεσης DRS ή του ελέγχου ισχύος LR, το σύστημα επιτυγχάνει: -Λειτουργίες ανύψωσης: ο έλεγχος με ευαισθησία στο φορτίο ταιριάζει ακριβώς με τις απαιτήσεις ταχύτητας ανύψωσης για ασφαλή και ομαλή απόδοση. -Τηλεσκοπικές λειτουργίες: ο έλεγχος σταθερής πίεσης διατηρεί σταθερή την πίεση κατά τη διάρκεια της τηλεσκοπικής τηλεσκοπίας για να εξασφαλίσει ομαλή κίνηση. - Λειτουργίες περιστροφής: ο έλεγχος ισχύος περιορίζει τη ροπή περιστροφής για να αποτρέψει την υπερφόρτωση του κινητήρα. - Έλεγχος ποδιών: μια γραναζωτή αντλία σειράς με κίνηση μέσω άξονα παρέχει ανεξάρτητη υδραυλική ισχύ στο σύστημα ποδιών.

Υδραυλικό σύστημα Crawler Crane (A11VO130/A11VO145/A11VO190)

Οι μεγάλοι ερπυστριοφόροι γερανοί συνήθως χρησιμοποιούν τα A11VO130, A11VO145 ή A11VO190 ως κύρια αντλία. Μέσω του ενσωματωμένου ελέγχου LRDS, το σύστημα επιτυγχάνει: – Εξαιρετικά υψηλή ανυψωτική ικανότητα: έξοδος υψηλής πίεσης 350 bar για εξαιρετική δύναμη ανύψωσης. – Ακριβής έλεγχος ισχύος: Το LRDS ταιριάζει δυναμικά με τις καμπύλες ισχύος του κινητήρα για βελτιστοποίηση της απόδοσης καυσίμου. – Συντονισμός πολλαπλών μηχανισμών: ο έλεγχος ανίχνευσης φορτίου επιτρέπει τη συγχρονισμένη λειτουργία των λειτουργιών ανύψωσης, εκτόξευσης και περιστροφής.

5.6 Υδραυλικά Συστήματα Μηχανημάτων Μεταλλείων και Εξοπλισμού Γεωτρήσεων

Υδραυλικό σύστημα για φορτηγά αυτοαπόρριψης ορυχείων (A11VO130/A11VO145/A11VO190)

Τα μεγάλα ανατρεπόμενα φορτηγά εξόρυξης χρησιμοποιούν συνήθως τα A11VO130, A11VO145 ή A11VO190 ως κύρια αντλία. Μέσω του ενσωματωμένου ελέγχου LRDS, το σύστημα επιτυγχάνει: -Ανύψωση και εκφόρτωση: γρήγορη ανύψωση υψηλής ροής (Vg max), με όρια ισχύος ελέγχου LRDS και μέγιστη πίεση για διασφάλιση της ασφάλειας. -Σύστημα διεύθυνσης: ανεξάρτητη υδραυλική ισχύς που παρέχεται μέσω μιας αντλίας γραναζιών σειράς με κίνηση μέσω άξονα. -Σύστημα πέδησης: ανεξάρτητη υδραυλική ισχύς που παρέχεται από γραναζωτή αντλία σειράς μέσω άξονα. -Συνεχής λειτουργία: ένας εξαιρετικά αξιόπιστος σχεδιασμός προσαρμοσμένος για απαιτητικές συνεχείς επιδόσεις σε σκληρές συνθήκες εξόρυξης.

Υδραυλικά συστήματα για εξοπλισμό διάτρησης (A11VO145/A11VO190/A11VO220/A11VO260)

Ο μεγάλος εξοπλισμός γεώτρησης χρησιμοποιεί συνήθως τις A11VO145, A11VO190, A11VO220 ή A11VO260 ως κύριες αντλίες. Μέσω του ελέγχου σταθερής πίεσης DR ή του ελέγχου ισχύος LR, το σύστημα επιτυγχάνει: – Παροχή υγρού γεώτρησης: Ο έλεγχος σταθερής πίεσης διατηρεί σταθερή πίεση τροφοδοσίας για να διασφαλίσει την ποιότητα της διάτρησης. – Περιστροφική κίνηση: Ο έλεγχος ισχύος περιορίζει το φορτίο περιστροφής για να αποτρέψει την υπερφόρτωση του κινητήρα. – Κυκλοφορία λάσπης: Η κυκλοφορία λάσπης υψηλής ροής (Vg max) ενισχύει την απόδοση της γεώτρησης. – Συνεχής λειτουργία: Ένας εξαιρετικά αξιόπιστος σχεδιασμός ανταποκρίνεται στις απαιτήσεις συνεχών λειτουργιών υπό σκληρές συνθήκες πεδίου.



---



Κεφάλαιο 6: Elephant Fluid Dynamics' Supply Chain Advantages and Service Commitments

6.1 Δυνατότητα ταχείας παράδοσης

Αξιοποιώντας την ολοκληρωμένη αλυσίδα υδραυλικής βιομηχανίας της Κίνας και τις έξυπνες βάσεις παραγωγής, η Elephant Fluid Power έχει δημιουργήσει ένα κορυφαίο στον κλάδο σύστημα παράδοσης:

• Τυπικά μοντέλα (A11VO60–A11VO95): Τα κανονικά μοντέλα είναι σε απόθεμα και θα αποσταλούν εντός 48–72 ωρών από την επιβεβαίωση της παραγγελίας.

• Μεσαία έως μεγάλα μοντέλα (A11VO130–A11VO190): Χρόνος παράδοσης: 7–15 εργάσιμες ημέρες

• Μεγάλα μοντέλα (A11VO220–A11VO260) και ειδικές διαμορφώσεις ελέγχου: Χρόνος παράδοσης 15–25 εργάσιμες ημέρες

• Έκδοση A11VLO High-Speed: Έχει τον ίδιο κύκλο παράδοσης με το αντίστοιχο μοντέλο A11VO και μπορεί προαιρετικά να εξοπλιστεί με ενσωματωμένη αντλία φτερωτής.

• Αντιμετώπιση έκτακτης ανάγκης: Διατίθεται απευθείας αεροπορική υπηρεσία μεταφοράς εμπορευμάτων, με παράδοση σε μεγάλες βιομηχανικές ζώνες παγκοσμίως εντός 72–96 ωρών.

• Παραγγελίες OEM παρτίδων: Υποστηρίζει μηνιαίο/τριμηνιαίο κυλιόμενο σχεδιασμό αποθέματος για να διασφαλιστεί η συνέχεια της παραγωγής των πελατών

6.2 Ανάλυση κόστους-οφέλους

Σε σύγκριση με τα αυθεντικά προϊόντα της Bosch Rexroth, η σειρά Elephant Fluid Power A11VO προσφέρει σημαντικά οικονομικά οφέλη για τους πελάτες:

• Μειωμένο κόστος προμηθειών: Το κόστος των άμεσων προμηθειών εξοικονομείται κατά 60%–70%.

• Συμβατότητα συστήματος ελέγχου: Οι λειτουργίες ελέγχου LR/DR/LRDS/DRS/HD/EP/DH/LG είναι πλήρως συμβατές με τα συστήματα Rexroth, εξαλείφοντας την ανάγκη αντικατάστασης συστήματος ελέγχου και μειώνοντας το κόστος προμήθειας για συγκροτήματα βαλβίδων ελέγχου πάνω από 50%.

• Βελτιστοποιημένο κόστος αξεσουάρ: Όλα τα εξαρτήματα (μπλοκ κυλίνδρων, έμβολο, διανομέας ροής, πλάκα swash, πυρήνας βαλβίδας ελέγχου, στεγανοποιήσεις) διατίθενται σε άφθονη προσφορά σε τιμές μόνο 30%-40% των αρχικών εργοστασιακών τιμών.

• Βελτιστοποίηση κόστους αποθέματος: Υποστηρίζει μικρές παρτίδες, συχνές αγορές για μείωση της δέσμευσης κεφαλαίου

• Ελαχιστοποίηση των απωλειών διακοπής λειτουργίας: Οι δυνατότητες ταχείας παράδοσης μειώνουν τον χρόνο διακοπής λειτουργίας του εξοπλισμού από εβδομάδες σε ημέρες, με τις ημερήσιες απώλειες για εξοπλισμό κατασκευής κατά τις περιόδους αιχμής να φτάνουν ενδεχομένως τις δεκάδες χιλιάδες γιουάν.

6.3 Παγκόσμιο Δίκτυο Τεχνικής Υποστήριξης

Η Elephant Hydrodynamics έχει δημιουργήσει ένα ολοκληρωμένο δίκτυο τεχνικών υπηρεσιών που καλύπτει μεγάλες βιομηχανικές περιοχές σε όλο τον κόσμο.

• Τεχνική συμβουλευτική: Παρέχει 24/7 online καθοδήγηση επιλογής, ανάλυση συμβατότητας συστήματος και υποστήριξη διάγνωσης βλαβών. Τα μέλη της τεχνικής ομάδας έχουν κατά μέσο όρο πάνω από 15 χρόνια εμπειρίας και είναι ικανά σε όλες τις σειρές προϊόντων Rexroth.

• Προσαρμοσμένη Ανάπτυξη: Παρέχει λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες των πελατών OEM.

– Λεπτή ρύθμιση μετατόπισης (π.χ. Vg max=135 cm³ αντί για το τυπικό 130 cm³)

– Ειδικές στεγανοποιήσεις (FKM, HNBR, στεγανοποιήσεις χαμηλής θερμοκρασίας)

– Ειδικές μέθοδοι ελέγχου (π.χ. προσαρμοσμένο εύρος πίεσης, προσαρμοσμένη καμπύλη ισχύος, προσαρμοσμένη απόκριση ελέγχου)

– Ειδικές επικαλύψεις (ναυτικές επιστρώσεις ανθεκτικές στη διάβρωση, λογότυπα μάρκας πελατών)

– Προσαρμοσμένη ενσωματωμένη αντλία φτερωτής (σειρά A11VLO)

• Δέσμευση εγγύησης: Η τυπική περίοδος εγγύησης είναι 12 μήνες ή 2.000 εργάσιμες ώρες (όποιο προηγηθεί), με δυνατότητα επέκτασης σε 36 μήνες κατόπιν αιτήματος. Τα ελαττωματικά εξαρτήματα αντικαθίστανται δωρεάν κατά τη διάρκεια της περιόδου εγγύησης. Παρέχεται τεχνική υποστήριξη εφ' όρου ζωής μετά τη λήξη της εγγύησης.



---



Κεφάλαιο 7: Οδηγίες επιλογής και λεπτομερής επεξήγηση των κωδικών παραγγελίας

7.1 Κανόνες κωδικοποίησης μοντέλου

Τα μοντέλα της σειράς Elephant Fluid Dynamics A11VO συμμορφώνονται με διεθνώς αναγνωρισμένα πρότυπα κωδικοποίησης. παράδειγμα: A11VO 130 LRDS / 10R-NZD12K01.

ντοτμήμα ωδής	Μeaning	Περιγραφή επιλογής
A11VO	Αναγνώριση σειράς	Αντλία αξονικού εμβόλου μεταβλητής μετατόπισης τύπου διαφράγματος, ανοιχτό κύκλωμα, τυπική έκδοση
A11VLO	Αναγνώριση σειράς	Μεταβλητή αξονική εμβολοφόρο αντλία τύπου διαφράγματος, ανοιχτό κύκλωμα, έκδοση υψηλής ταχύτητας (με προαιρετική ενσωματωμένη αντλία φτερωτής)
130	Προδιαγραφές/Μέγιστη Μετατόπιση	130 cm³/στροφ
LRDS	μέθοδος ελέγχου	LR = Έλεγχος ισχύος; DR = Έλεγχος σταθερής πίεσης. LRDS = Ισχύς + διακοπή πίεσης + ευαισθησία φορτίου. DRS = Ευαισθησία πίεσης + φορτίου. HD = Υδραυλικός αναλογικός έλεγχος. EP = Ηλεκτρικός αναλογικός έλεγχος; DH = Υδραυλικός έλεγχος (ειδικός); LG = Έλεγχος μοχλού; DH.D = Δυναμικός υδραυλικός έλεγχος. DH.G = Αποκτήστε υδραυλικό έλεγχο. EP.D = Δυναμικός ηλεκτρικός αναλογικός έλεγχος. EP.G = Αποκτήστε ηλεκτρικό αναλογικό έλεγχο.
10	αύξων αριθμός	10 = Σειρά 10 (Τυπική)
R	κατεύθυνση περιστροφής	R = δεξιόστροφα (όπως φαίνεται από το άκρο του άξονα). L = αριστερόστροφα
Ν	υλικό στεγανοποίησης	N = NBR (καουτσούκ νιτριλίου); V = FKM (φθοριούχο καουτσούκ, τυπικό)
Ζ	Τύπος άξονα	Z = άξονας σπινθηρισμού (DIN 5480); P = επίπεδος άξονας κλειδιού (DIN 6885); R = άξονας σπονδύλου (ANSI B92.1a)
ρε	Φλάντζα εγκατάστασης	D = ISO 3019-2, 4 οπές. A = ISO 3019-2, 2 οπές
12	θύρα ενεργοποιητή	12 = Θύρα λαδιού φλάντζας SAE, μετρικό σπείρωμα, πλευρικά αντίθετο. 42 = Θύρα λαδιού φλάντζας SAE, σπείρωμα UNC, πλευρικά αντίθετο
Κ01	Κεντρική κίνηση άξονα	K01 = Κωδικός προδιαγραφών για φλάντζα μετάδοσης κίνησης διαμπερούς άξονα και πλήμνη. N00 = Χωρίς κίνηση μέσω άξονα



7.2 Διαδικασία Απόφασης Επιλογής

Βήμα 1: Προσδιορίστε τις απαιτήσεις συστήματος

-Υπολογισμός της μέγιστης ζήτησης ροής του συστήματος: Q_max = Σ (μέγιστοι ρυθμοί ροής όλων των ενεργοποιητών) × συντελεστής ταυτόχρονης λειτουργίας - Υπολογισμός της μέγιστης πίεσης λειτουργίας του συστήματος: p_max = μέγιστη πίεση φορτίου + απώλειες σωληνώσεων + περιθώριο ασφαλείας (συνήθως 10%–15%) -Επαλήθευση μέγιστης ταχύτητας κίνησης/ισχύς κινητήρα, παράμετροι μέγιστης ισχύος κινητήρα: Απαίτηση έκδοσης υψηλής ταχύτητας: εάν η ταχύτητα κίνησης υπερβαίνει τις 2500 σ.α.λ., εξετάστε την έκδοση υψηλής ταχύτητας A11VLO

Βήμα 2: Επιλέξτε τις προδιαγραφές της αντλίας

Με βάση τη μέγιστη παροχή του συστήματος Q_max (L/min) και την ταχύτητα οδήγησης n (rpm): Vg_max = (Q_max × 1000 / n) × (1,05–1,10) cm³/στροφ. Το εύρος των συντελεστών 1,05–1,10 αντιπροσωπεύει τις απώλειες όγκου και τις ανοχές παραγωγής.

Επιλέξτε το μοντέλο που είναι πλησιέστερο και μεγαλύτερο από την υπολογιζόμενη τιμή από τις τυπικές προδιαγραφές.

Βήμα 3: Επαληθεύστε το Power Matching

Υπολογιζόμενη μέγιστη ισχύς εισόδου της αντλίας: P_max = Q_max × p_max / (600 × η_t) (kW)

Επαλήθευση: P_max ≤ Ονομαστική ισχύς κινητήρα/κινητήρα × 1,1 (συντελεστής ασφαλείας). Εάν το P_max υπερβαίνει την ονομαστική ισχύ κινητήρα/κινητήρα, επιλέξτε έναν κινητήρα υψηλότερης ισχύος ή μια αντλία με μικρότερο κυβισμό.

Βήμα 4: Επιλέξτε Μέθοδος ελέγχου

-Συστήματα κινητικότητας με κινητήρα (για την αποφυγή υπερφόρτωσης του κινητήρα) → Έλεγχος ισχύος LR ή ολοκληρωμένος έλεγχος LRDS. Συστήματα που απαιτούν σταθερή πίεση → Έλεγχος σταθερής πίεσης DR. Συστήματα που απαιτούν ταυτόχρονο έλεγχο ισχύος, πίεσης και ευαισθησίας φορτίου → Ενσωματωμένος έλεγχος LRDS. Συστήματα που απαιτούν υδραυλικό πιλοτικό έλεγχο → Υδραυλικός αναλογικός έλεγχος HD. Συστήματα που απαιτούν έλεγχο ηλεκτρικού σήματος → ηλεκτροαναλογικός έλεγχος EP. Απλός μηχανικός έλεγχος → Μοχλός ελέγχου LG. Ειδικές απαιτήσεις ελέγχου → ειδικές εκδόσεις DH/DH.D/DH.G/EP.D/EP.G

Βήμα 5: Επιβεβαιώστε τις συνθήκες εγκατάστασης

Κατεύθυνση εγκατάστασης: Συνιστάται η οριζόντια εγκατάσταση του κινητήριου άξονα. για κάθετη τοποθέτηση (αξονικά πάνω/κάτω), είναι υποχρεωτική η σχολαστική πλήρωση λαδιού και η αφαίρεση αέρα. Συνθήκες απορρόφησης λαδιού: Ύψος αναρρόφησης λαδιού ≤ 800 mm, διάμετρος σωλήνα αναρρόφησης ≥ διάμετρος εισόδου αντλίας, ακρίβεια φίλτρου αναρρόφησης ≤ 100 μm. Κύκλωμα αποστράγγισης λαδιού: Το λάδι πρέπει να επιστραφεί χωριστά στη δεξαμενή, εξασφαλίζοντας πίεση στο περίβλημα ≤ 0,5 bar. Ιξώδες λαδιού: Επιλέξτε ISO VG22–VG68 με βάση τη θερμοκρασία περιβάλλοντος. βέλτιστο εύρος ιξώδους λειτουργίας: 16–36 mm²/s. Απαιτούμενη ενσωματωμένη αντλία φτερωτής: Εξετάστε το ενδεχόμενο να χρησιμοποιήσετε την παραλλαγή A11VLO με ενσωματωμένη αντλία φτερωτής όταν η ταχύτητα οδήγησης υπερβαίνει τις 2500 σ.α.λ. ή υπό κακές συνθήκες απορρόφησης λαδιού.

Βήμα 6: Επιβεβαιώστε την Ειδική Διαμόρφωση

-Τύπος μέσου: ορυκτέλαιο → Τυπική σφραγίδα FKM. HFA/HFB/HFC → Σφράγιση NBR -Θερμοκρασία περιβάλλοντος: Χαμηλή θερμοκρασία (<–20°C) → Ειδική σφράγιση χαμηλής θερμοκρασίας. Υψηλή θερμοκρασία (+80°C) → στεγανοποίηση FKM με ψυγείο - Απαιτήσεις σύνδεσης άξονα: Απαιτείται συνδεδεμένη γραναζωτή αντλία ή βοηθητική αντλία εμβόλου → Επιλέξτε τον αντίστοιχο κωδικό μετάδοσης κίνησης άξονα - Απαιτήσεις θορύβου: Για εφαρμογές ευαίσθητες στον υψηλό θόρυβο → Επιλέξτε την έκδοση χαμηλού θορύβου (με βελτιστοποιημένη πλάκα διανομέα 2 βελτιστοποιημένης ταχύτητας: 0 βελτιστοποιημένη πλάκα διανομής: 0 rpm → Επιλέξτε την έκδοση υψηλής ταχύτητας A11VLO



---



Κεφάλαιο 8: Συντήρηση, Διάγνωση Βλαβών και Διαχείριση Ζωής

8.1 Βασικά Σημεία Καθημερινής Συντήρησης

Διαχείριση πετρελαίου (το πιο κρίσιμο)

Βαθμός καθαριότητας: Συνιστώμενος βαθμός ISO 4406 18/16/13 (ισοδύναμος με NAS 7). ελάχιστοι αποδεκτοί βαθμοί είναι 20/18/15 (NAS 9). Η μόλυνση λαδιού είναι η κύρια αιτία αστοχίας για τη σειρά A11VO. Διαχείριση ιξώδους: Το βέλτιστο εύρος ιξώδους λειτουργίας είναι 16–36 mm²/s. Επιλογή με βάση τη θερμοκρασία περιβάλλοντος: – Περιβάλλον χαμηλής θερμοκρασίας (-20°C έως +10°C): ISO VG22 ή VG32 – Θερμοκρασία περιβάλλοντος (+10°C έως +40°C): ISO VG46 – Περιβάλλον υψηλής θερμοκρασίας (+40°C έως +80°C): ISO VG68. Διάστημα αντικατάστασης: ορυκτέλαιο κάθε 2000 ώρες λειτουργίας ή ετησίως. φιλικά προς το περιβάλλον λάδια κάθε 1000 ώρες λειτουργίας ή ανά εξάμηνο. Δειγματοληψία και δοκιμή: Το ιξώδες, η τιμή οξέος, η περιεκτικότητα σε υγρασία και το επίπεδο μόλυνσης θα μετρώνται κάθε 500 ώρες ή ανά τρίμηνο.

Παρακολούθηση θερμοκρασίας

-Κανονική θερμοκρασία θήκης λειτουργίας: 40°C–70°C -Μέγιστη επιτρεπόμενη θερμοκρασία: 80°C (βραχυπρόθεσμη αιχμή 90°C, διάρκεια <10 λεπτά) -Εάν η θερμοκρασία υπερβαίνει τους 80°C, επιθεωρήστε: σύστημα ψύξης, ρυθμίσεις βαλβίδας υπερχείλισης, εσωτερικές διαρροές και εάν το ιξώδες λαδιού είναι πολύ χαμηλό

Παρακολούθηση της κατάστασης απορρόφησης λαδιού

-Απόλυτη πίεση στη θύρα αναρρόφησης λαδιού: ≥ 0,8 bar (για να αποφευχθεί η σπηλαίωση) -Ύψος αναρρόφησης λαδιού: ≤ 800 mm (υπό τυπικές συνθήκες εγκατάστασης) - Πτώση πίεσης στο φίλτρο αναρρόφησης λαδιού: ≤ 0,3 bar (για την υπέρβαση αυτής της τιμής απαιτείται αντικατάσταση φίλτρου) - Ελέγξτε την ενσωματωμένη αντλία λαδιού στην πτερωτή A11V: αποφράξεις

Παρακολούθηση θορύβου και κραδασμών

-Κανονική στάθμη θορύβου: <78 dB(A) (προδιαγραφές A11VO60-260) - Πιθανές αιτίες μη φυσιολογικού θορύβου: - Τρίξιμο υψηλής συχνότητας: Ανεπαρκής αναρρόφηση λαδιού (σπηλαίωση), φθορά της πλάκας διανομής - Βραχίονας χαμηλής συχνότητας: Φθορά ρουλεμάν, εσφαλμένη ευθυγράμμιση του ρουλεμάν. διάκενο στο ρουλεμάν swashplate

8.2 Διάγνωση και αντιμετώπιση προβλημάτων κοινών βλαβών



φάπολυφαινόμενο	Πιθανοί λόγοι	ρεδιαγνωστική μέθοδος	Μέτρα αποκλεισμού
Ανεπαρκής ροή εξόδου	Το υπερβολικά χαμηλό ιξώδες λαδιού οδηγεί σε αυξημένη εσωτερική διαρροή (λόγω φθοράς της πλάκας/έμβολου διανομής), σε ανεπαρκή ταχύτητα κίνησης και σε εμπλοκή του μεταβλητού μηχανισμού στα Vg min.	Μετρήστε το ιξώδες λαδιού, προσδιορίστε τον ρυθμό ροής λαδιού επιστροφής στο περίβλημα (κανονικό <5% του Q_in), ελέγξτε την ταχύτητα κίνησης και επαληθεύστε τη μεταβλητή μετατόπιση του εμβόλου.	Αντικαταστήστε με λάδι κατάλληλου ιξώδους, αντικαταστήστε την πλάκα/έμβολο διανομής, επιθεωρήστε τον κινητήρα/κινητήρα μετάδοσης κίνησης και καθαρίστε τον μηχανισμό μεταβλητής μετατόπισης.
Ανεπαρκής πίεση εξόδου	Η πίεση έχει ρυθμιστεί πολύ χαμηλά, υπάρχει εσωτερική διαρροή, ο μεταβλητός μηχανισμός δεν έχει φτάσει στο μέγιστο Vg ή η ανακουφιστική βαλβίδα είναι ελαττωματική.	Ρυθμίστε την πίεση του συστήματος, μετρήστε τον ρυθμό ροής επιστροφής λαδιού στο περίβλημα, ελέγξτε τη θέση του μεταβλητού εμβόλου και επαληθεύστε τη βαλβίδα ανακούφισης.	Αυξήστε τη ρύθμιση πίεσης, αντικαταστήστε τις στεγανοποιήσεις, ρυθμίστε τον μεταβλητό μηχανισμό και επισκευάστε/αντικαταστήστε την ανακουφιστική βαλβίδα.
Η μεταβλητή απόκριση είναι αργή	Ελέγξτε τη μόλυνση λαδιού (κόλλημα του πυρήνα της βαλβίδας), την ανεπαρκή πίεση λαδιού και τη φθορά των μεταβλητών στεγανοποιήσεων εμβόλου	Παρακολουθήστε και ελέγξτε την καθαριότητα λαδιού, την πίεση λαδιού και τη διαρροή του εμβόλου των μεταβλητών εξαρτημάτων.	Αντικαταστήστε το στοιχείο φίλτρου λαδιού ελέγχου, καθαρίστε τη βαλβίδα ελέγχου και αντικαταστήστε τη στεγανοποίηση του μεταβλητού εμβόλου.
Μη φυσιολογικός θόρυβος	Διαρροή γραμμής πετρελαίου (σπηλαίωση), λάδι που περιέχει αέριο, βλάβη ρουλεμάν, φθορά της πλάκας διανομής ροής	Ελέγξτε την ακεραιότητα στεγανοποίησης του αγωγού αναρρόφησης λαδιού, μετρήστε την περιεκτικότητα σε αέριο στο λάδι και πραγματοποιήστε ανάλυση φάσματος δόνησης.	Σφίξτε τις γραμμές αναρρόφησης λαδιού και το σύστημα εξάτμισης. αντικαταστήστε τα ρουλεμάν και την πλάκα διανομής.
Διαρροή λαδιού Shell	Φθορά στεγανοποιητικού άξονα (πιο συνηθισμένη), υπερβολική πίεση στο περίβλημα (λόγω απόφραξης σωλήνα αποστράγγισης λαδιού), γήρανση στεγανοποίησης	Ελέγξτε την αντίθλιψη του σωλήνα εκκένωσης λαδιού (πρέπει να είναι <0,5 bar) και επιθεωρήστε την κατάσταση του στεγανοποιητικού άξονα.	Αντικαταστήστε το στεγανοποιητικό άξονα, καθαρίστε τον σωλήνα εκροής λαδιού και αντικαταστήστε τα εξαρτήματα στεγανοποίησης.
υπερθερμαίνω	Επίμονη υπερφόρτωση (υπερβολική διαφορά πίεσης), μόλυνση λαδιού, ανεπαρκής ψύξη, σοβαρή εσωτερική διαρροή	Παράμετροι δοκιμής: διαφορά πίεσης, επίπεδο μόλυνσης λαδιού, απόδοση ψυγείου και ρυθμός ροής λαδιού επιστροφής κελύφους	Μειώστε το φορτίο, μεταβείτε σε μεγαλύτερο μοντέλο, αντικαταστήστε το λάδι, βελτιώστε την ψύξη ή αντικαταστήστε τα φθαρμένα εξαρτήματα.
Δυσλειτουργία μεταβλητού συστήματος ελέγχου	Εμπλοκή πυρήνα βαλβίδας ελέγχου, αστοχία ηλεκτρομαγνήτη (EP), απόφραξη γραμμής λαδιού πιλότου (HD)	Μετρήστε την αντίσταση του ηλεκτρομαγνήτη, παρακολουθήστε την πίεση λαδιού και αποσυναρμολογήστε για να επιθεωρήσετε τον πυρήνα της βαλβίδας.	Καθαρίστε ή αντικαταστήστε τη βαλβίδα ελέγχου. αντικαταστήστε τον ηλεκτρομαγνήτη. καθαρίστε την πιλοτική γραμμή πετρελαίου.
σπηλαίωση	Πολύ χαμηλή πίεση αναρρόφησης λαδιού, υπερβολικά υψηλή κεφαλή αναρρόφησης λαδιού, φραγμένες γραμμές λαδιού, υπερβολικά υψηλό ιξώδες λαδιού ή δυσλειτουργία της ενσωματωμένης αντλίας φτερωτής (έκδοση A11VLO).	Μετρήστε την απόλυτη πίεση στη θύρα αναρρόφησης λαδιού, προσδιορίστε το ύψος αναρρόφησης λαδιού, επιθεωρήστε το φίλτρο αναρρόφησης λαδιού, μετρήστε το ιξώδες λαδιού και ελέγξτε την αντλία του στροφείου (έκδοση A11VLO).	Μειώστε το ύψος αναρρόφησης λαδιού, αντικαταστήστε το στοιχείο φίλτρου αναρρόφησης λαδιού, χρησιμοποιήστε λάδι με κατάλληλο ιξώδες, αυξήστε τη διάμετρο του σωλήνα αναρρόφησης και επισκευάστε/αντικαταστήστε την αντλία φτερωτής (έκδοση A11VLO).
Αστοχία ελέγχου ισχύος	Μπλοκάρισμα πυρήνα βαλβίδας ελέγχου ισχύος, δυσλειτουργία μηχανισμού ρύθμισης ισχύος, μολυσμένο λάδι ελέγχου	Μετρήστε τη μετατόπιση του πυρήνα της βαλβίδας ελέγχου ισχύος, επιθεωρήστε τον μηχανισμό ρύθμισης ισχύος και ελέγξτε την καθαρότητα του λαδιού ελέγχου.	Καθαρίστε ή αντικαταστήστε τη βαλβίδα ελέγχου ισχύος. επισκευή ή αντικατάσταση του μηχανισμού ρύθμισης ισχύος. αντικαταστήστε το λάδι ελέγχου.
Αργή απόκριση στην ευαισθησία φορτίου	Απόφραξη αγωγού LS, εμπλοκή πυρήνα βαλβίδας LS, ανεπαρκής πίεση σήματος LS	Ελέγξτε τη βατότητα του αγωγού LS, επιθεωρήστε τον πυρήνα της βαλβίδας LS και μετρήστε την πίεση σήματος LS.	Καθαρίστε τη σωλήνωση LS, καθαρίστε/αντικαταστήστε τον πυρήνα της βαλβίδας LS και επιθεωρήστε την πηγή σήματος LS.

8.3 Προβλεπτική Συντήρηση και Διαχείριση Ζωής

Βασικές παράμετροι διάρκειας ζωής: – Ζεύγος τριβής πλάκας διανομής-κύλινδρος: Κανονική διάρκεια ζωής 12.000–15.000 ώρες. Η διάρκεια ζωής μειώνεται πάνω από 50% όταν η μόλυνση του λαδιού υπερβαίνει τα όρια – Ζεύγος τριβής παπουτσιών εμβόλου-ολίσθησης: Κανονική διάρκεια ζωής 15.000–20.000 ώρες. στενά συνδεδεμένο με την καθαριότητα και το ιξώδες του λαδιού – Σύστημα ρουλεμάν διαφράγματος: Κανονική διάρκεια ζωής 12.000–15.000 ώρες. διάρκεια ζωής που παρατείνεται με σχεδιασμό εκφόρτωσης στατικής πίεσης – Τσιμούχα άξονα: Κανονική διάρκεια ζωής 8.000–12.000 ώρες. στενά συνδεδεμένη με τη θερμοκρασία του περιβλήματος και την τραχύτητα της επιφάνειας του άξονα – Πυρήνας βαλβίδας ελέγχου: Κανονική διάρκεια ζωής 10.000–15.000 ώρες. στενά συνδεδεμένη με τον έλεγχο καθαριότητας λαδιού – Ενσωματωμένη αντλία φτερωτής (έκδοση A11VLO): Κανονική διάρκεια ζωής 8.000–10.000 ώρες. συνδέεται στενά με τις συνθήκες αναρρόφησης λαδιού και την καθαριότητα του λαδιού

Προγνωστικές συστάσεις συντήρησης: -Εγκαταστήστε έναν online αισθητήρα μόλυνσης λαδιού (πρότυπο ISO 4406) για παρακολούθηση σε πραγματικό χρόνο. -Μετρήστε τον ρυθμό ροής λαδιού επιστροφής του περιβλήματος κάθε 2.000 ώρες και πραγματοποιήστε ανάλυση τάσεων σχετικά με τους ρυθμούς εσωτερικής διαρροής. - Διεξαγωγή ανάλυσης φάσματος δόνησης κάθε 5.000 ώρες για έγκαιρη ανίχνευση φθοράς ρουλεμάν. -Ελέγχετε την καθαριότητα του λαδιού ελέγχου ανά τρίμηνο για να αποφύγετε το κόλλημα του πυρήνα της βαλβίδας. -Ελέγχετε το φίλτρο της θύρας αναρρόφησης της ενσωματωμένης αντλίας φτερωτής (έκδοση A11VLO) ανά τρίμηνο για να βεβαιωθείτε ότι δεν έχει μπλοκαρίσματα. -Διατηρήστε ένα ολοκληρωμένο αρχείο καταγραφής συντήρησης εξοπλισμού που καταγράφει όλα τα ανταλλακτικά που αντικαταστάθηκαν και τα δεδομένα δοκιμής λαδιού.



---



Κεφάλαιο 9: Η βιομηχανική αξία και η στρατηγική σημασία της σειράς Elephant Fluid Dynamics A11VO

9.1 Επαναπροσδιορισμός των κριτηρίων κόστους-απόδοσης για υδραυλικές αντλίες

Παραδοσιακά, οι υδραυλικές αντλίες μεταβλητής μετατόπισης υψηλής απόδοσης συνδέονται με υπέρογκο κόστος. Ωστόσο, η Elephant Hydraulics έχει ανατρέψει με επιτυχία αυτή την αντίληψη μέσω των ακόλουθων στρατηγικών πρωτοβουλιών:

• Κάθετη ολοκληρωμένη αλυσίδα παραγωγής: Από τη χύτευση, τη μηχανική κατεργασία, τη θερμική επεξεργασία έως τη συναρμολόγηση και τη δοκιμή, η όλη διαδικασία ελέγχεται πλήρως εσωτερικά, μειώνοντας το κόστος ανάθεσης σε εξωτερικούς συνεργάτες κατά πάνω από 30%.

• Διαχείριση λιτής παραγωγής: Με την εφαρμογή του Συστήματος Παραγωγής της Toyota (TPS), ο κύκλος παραγωγής μειώθηκε κατά 40% και το απόθεμα σε εξέλιξη μειώθηκε κατά 50%.

• Πλεονεκτήματα των προμηθειών μεγάλης κλίμακας: Με ετήσιο όγκο αγορών που υπερβαίνει τις 100.000 μονάδες, οι βασικές πρώτες ύλες (που φέρουν χάλυβα, κράματα χαλκού, σφραγίδες) προμηθεύονται κεντρικά, με αποτέλεσμα τη μείωση του κόστους κατά 20%-30%.

• Αναβάθμιση Έξυπνης Κατασκευής: Επένδυση σε κέντρα κατεργασίας CNC, γραμμές συναρμολόγησης στελεχωμένες από υπαλλήλους με 10ετή εμπειρία και αυτοματοποιημένα συστήματα δοκιμών, με αποτέλεσμα την τριπλάσια αύξηση της κατά κεφαλήν παραγωγής.

Βασικό αποτέλεσμα: Η σειρά A11VO προσφέρει απόδοση ισοδύναμη με πάνω από το 95% των αυθεντικών εξαρτημάτων Rexroth μόνο στο 25%-35% της τιμής τους, δημιουργώντας πρωτοφανή αξία για τους πελάτες σε όλο τον κόσμο.

9.2 Υποστήριξη της διαφοροποίησης και της ανθεκτικότητας των παγκόσμιων αλυσίδων εφοδιασμού

Τα τελευταία χρόνια, η παγκόσμια μεταποιητική βιομηχανία έχει δώσει άνευ προηγουμένου έμφαση στην ανθεκτικότητα της εφοδιαστικής αλυσίδας. Ως εξαρτήματα υδραυλικής ισχύος υψηλής ποιότητας που κατασκευάζονται στην Κίνα, η σειρά Elephant Fluid Power A11VO παρέχει στους πελάτες στην Ευρώπη, τη Βόρεια Αμερική, τη Νοτιοανατολική Ασία, τη Μέση Ανατολή, την Αφρική και τη Νότια Αμερική μια αξιόπιστη επιλογή "Δεύτερη πηγή".

• Ευρωπαϊκή αγορά: Παρέχει εξαρτήματα OEM για κατασκευαστές μηχανημάτων δομικών κατασκευών στη Γερμανία, την Ιταλία, τη Γαλλία, την Ολλανδία και άλλες χώρες, με χρόνους παράδοσης 7–15 ημέρες (σε σύγκριση με τις αρχικές 4–8 εβδομάδες της Rexroth).

• Αγορά της Βόρειας Αμερικής: Μέσω του κέντρου σέρβις στο Χιούστον στις Ηνωμένες Πολιτείες, παρέχουμε υπηρεσίες ταχείας προμήθειας ανταλλακτικών σε επισκευαστές υδραυλικών ειδών στο Τέξας, την Καλιφόρνια και το Ιλινόις.

• Αγορά της Νοτιοανατολικής Ασίας: Τα κέντρα εξυπηρέτησης στη Σιγκαπούρη, την Ταϊλάνδη και την Ινδονησία υποστηρίζουν το μοντέλο παραγωγής JIT των τοπικών κατασκευαστών φορτηγών αντλιών σκυροδέματος και εκσκαφέων.

• Αγορά Μέσης Ανατολής/Αφρικής: Τα κέντρα εξυπηρέτησης στο Ντουμπάι και το Γιοχάνεσμπουργκ υποστηρίζουν τις ανάγκες έκτακτης συντήρησης για μηχανήματα εξόρυξης και εξοπλισμό πετρελαίου.

• Αγορά Νότιας Αμερικής: Το κέντρο εξυπηρέτησης στο Σάο Πάολο της Βραζιλίας υποστηρίζει την τοπική προμήθεια γεωργικών και δασικών μηχανημάτων.

9.3 Συνεχής Τεχνολογική Καινοτομία και Οδικός Χάρτης Προϊόντων

Η Elephant Fluid Dynamics συνεχίζει να επενδύει στην αναβάθμιση και ανάπτυξη της σειράς A11VO της. Ο τεχνικός οδικός χάρτης για τα επόμενα τρία χρόνια περιλαμβάνει:

Καινοτομία υλικού: – Έμβολο με κεραμική επίστρωση: Τριπλασιάστηκε η σκληρότητα, πενταπλασιάστηκε η αντοχή στη φθορά, με στόχο τη διάρκεια ζωής 25.000 ωρών – Δίσκος ενισχυμένος με ανθρακονήματα: Βάρος μειωμένος κατά 40%, θερμική παραμόρφωση μειώθηκε κατά 60%, και σταθερότητα σε συνθήκες υψηλής θερμοκρασίας: βελτιωμένη συνθήκη τριβής5. διπλασιάστηκε η διάρκεια ζωής της σφράγισης

Έξυπνη ενσωμάτωση: -Ενσωματωμένοι αισθητήρες πίεσης/θερμοκρασίας/ροής: Παρακολούθηση της υγείας της αντλίας σε πραγματικό χρόνο με δεδομένα που μεταδίδονται μέσω διασύνδεσης δεδομένων CAN bus-IoT: Υποστηρίζει απομακρυσμένη μετάδοση δεδομένων 4G/5G για προγνωστική συντήρηση-Ψηφιακό δίδυμο σύστημα: Δημιουργεί ένα ψηφιακό μοντέλο της αντλίας με βάση τα λειτουργικά δεδομένα, παρέχοντας πιθανές βλάβες σε 30 ημέρες

Βελτιστοποίηση ενεργειακής απόδοσης: – Βελτιστοποίηση σχεδιασμού παραθύρου διανομής ροής βάσει προσομοίωσης ρευστού CFD: Μειώνει τις απώλειες κρούσης ροής, επιτυγχάνοντας συνολική απόδοση στόχου που υπερβαίνει το 90% – Έλεγχος μεταβλητής μαγνητικής ρεολογίας: Μειώνει τον χρόνο απόκρισης από 0,25 δευτερόλεπτα σε 0,05 δευτερόλεπτα, επιτρέποντας την επαναλαμβανόμενη ενεργειακή απόκριση χιλιοστών του δευτερολέπτου. πέδηση, μειώνοντας τη συνολική κατανάλωση ενέργειας του συστήματος κατά 10–15%

Περιβαλλοντική συμμόρφωση: – Πλήρης συμβατότητα με βιοαποικοδομήσιμα υδραυλικά υγρά: HETG (με βάση το λάδι canola), HEES (με βάση συνθετικούς εστέρες), HFD (με βάση το νερό-αιθυλενογλυκόλη) – Τεχνολογία ρουλεμάν χωρίς λάδι: Διερεύνηση εφαρμογών ρουλεμάν αέρα και μαγνητικής αντλίας για την εξάλειψη υδραυλικών ελαίων Ελαφρύς σχεδιασμός: Μέσω βελτιστοποίησης τοπολογίας και υλικών από κράμα αλουμινίου, το βάρος της αντλίας μειώνεται κατά 20–30%, βοηθώντας τους πελάτες να επιτύχουν στόχους ουδετερότητας άνθρακα



---



Κεφάλαιο 10: Συμπεράσματα και συστάσεις για προμήθειες

10.1 Βασικά συμπεράσματα

Οι υδραυλικές αντλίες αξονικού εμβόλου μεταβλητής μετατόπισης της σειράς Elephant Fluid Dynamics A11VO (συμπεριλαμβανομένων των μοντέλων A11VO60, A11VO260 και της υψηλής ταχύτητας έκδοσης A11VLO) διαθέτουν τα ακόλουθα πλεονεκτήματα:

1. Ολοκληρωμένο εύρος προδιαγραφών: καλύπτοντας όγκους από 60 cm³ έως 260 cm³, πληρώντας όλες τις απαιτήσεις τόσο για μηχανήματα μικρού έως μεσαίου μεγέθους όσο και για εξαιρετικά βαρύ εξοπλισμό εξόρυξης.

2. Υψηλή συμβατότητα με τα αυθεντικά προϊόντα Bosch Rexroth: 100% φυσική εναλλαξιμότητα, πάνω από 95% ισοδυναμία απόδοσης και πλήρης αναπαραγωγή όλων των μεθόδων ελέγχου.

3. Αποδεδειγμένη αξιόπιστη απόδοση: πάνω από 15.000 ώρες συνεχούς ζωής λειτουργίας, 95% ογκομετρική απόδοση και συνολική απόδοση που υπερβαίνει το 87%.

4. Ιδιαίτερα ανταγωνιστικά πλεονεκτήματα της εφοδιαστικής αλυσίδας: 60%-70% εξοικονόμηση κόστους, γρήγορη παράδοση εντός 48 ωρών έως 25 ημερών και δίκτυο υπηρεσιών που καλύπτει έξι ηπείρους παγκοσμίως.

5. Ικανότητα συνεχούς τεχνολογικής καινοτομίας: ταυτόχρονη πρόοδος σε τέσσερις βασικούς τομείς—υλικά, ευφυΐα, ενεργειακή απόδοση και προστασία του περιβάλλοντος.

Έχει γίνει η προτιμώμενη εναλλακτική στην παγκόσμια βιομηχανία μεταφοράς υδραυλικής ενέργειας. Είτε για εφαρμογές κατασκευής πρωτότυπου εξοπλισμού (OEM) είτε για ανάγκες συντήρησης/αντικατάστασης μετά την πώληση, είτε για οικονομικά οικονομικά συστήματα ή εξοπλισμό υψηλής ποιότητας που απαιτεί απόλυτη αξιοπιστία, η σειρά Elephant Fluid Power A11VO προσφέρει μια προσαρμοσμένη πρόταση αξίας.

10.2 Συστάσεις για Αποφάσεις Προμηθειών

Για κατασκευαστές μηχανημάτων μηχανικής (OEM): -Ξεκινήστε με δοκιμαστικές εγκαταστάσεις μικρής κλίμακας (5–10 μονάδες) για να επαληθεύσετε τη συμβατότητα με τα υπάρχοντα συστήματα. -Χρησιμοποιήστε τις δωρεάν υπηρεσίες τεχνικών συμβουλών της Elephant Hydraulics για τη βελτιστοποίηση της ολοκλήρωσης του συστήματος (αντλία – κινητήρας – βαλβίδα – αγωγοί). -Υπογραφή ετήσιων συμφωνιών-πλαισίων για το κλείδωμα των τιμών και των χρονοδιαγραμμάτων παράδοσης, διασφαλίζοντας τη συνέχεια της παραγωγής. - Εξετάστε το ενδεχόμενο ενσωμάτωσης της Elephant Hydraulics σε μια στρατηγική «διπλής προμήθειας» για τον μετριασμό των κινδύνων της εφοδιαστικής αλυσίδας. -Για βασικά προϊόντα, όπως φορτηγά αντλίας σκυροδέματος και εκσκαφείς, υιοθετήστε απευθείας τον ολοκληρωμένο έλεγχο LRDS για βέλτιστη ενεργειακή απόδοση.

Για ολοκληρωτές υδραυλικών συστημάτων: -Συστήστε τη σειρά Elephant Hydraulics A11VO ως τυπική επιλογή διαμόρφωσης στους τελικούς πελάτες. -Αξιοποιήστε τις δυνατότητες ταχείας παράδοσης (αποστολές εντός 48 ωρών) για να χειριστείτε παραγγελίες έκτακτης ανάγκης και έργα συντήρησης. -Συμμετοχή στα προγράμματα τεχνικής εκπαίδευσης της Elephant Hydraulics (online/offline) για την ενίσχυση της τεχνογνωσίας της ομάδας. -Διατηρήστε ολοκληρωμένα αποθέματα ανταλλακτικών (μπλοκ κυλίνδρων, έμβολα, πλάκες ροής, πλάκες swash, πυρήνες βαλβίδων ελέγχου, στεγανοποιήσεις) για να βελτιώσετε την απόδοση απόκρισης συντήρησης.

Για τελικούς χρήστες (εξόρυξη, κατασκευές, βιομηχανικοί τομείς, κ.λπ.): – Κατά τη διάρκεια μεγάλων επισκευών εξοπλισμού, εξετάστε το ενδεχόμενο να αντικαταστήσετε τις γνήσιες αντλίες Rexroth με τη σειρά A11VO της Elephant Fluid Power για να μειώσετε το κόστος συντήρησης πάνω από 60%. – Διατήρηση του υπάρχοντος συστήματος ελέγχου (συστήματα βαλβίδων LR/DR/LRDS/DRS/HD/EP) χωρίς πρόσθετη επένδυση. – Πρόσβαση στην τοπική τεχνική υποστήριξη μέσω του παγκόσμιου κέντρου σέρβις της Elephant Fluid Power. – Δημιουργήστε αρχεία συντήρησης εξοπλισμού και εφαρμόστε προγνωστική συντήρηση για να μεγιστοποιήσετε τη διάρκεια ζωής της αντλίας.

---



Παράρτημα

Παράρτημα Α: Πλήρης πίνακας αναφοράς μοντέλου για τη σειρά A11VO/A11VLO



Μodel	Μέγιστη Μετατόπιση (cm³)	Ονομαστική πίεση (μπαρ)	Πίεση αιχμής (μπαρ)	MaximumSpeed@Vgmax(rpm)	Maximumrotationalspeed@Vg≈0(rpm)	MaximumFlowRate (L/min)	Μέγιστη ισχύς@350bar(kW)	βάρος (kg)	Προδιαγραφές φλάντζας	Επιλογές AxleEnd	ντομέθοδο ελέγχου	Προαιρετική αντλία με στροφέα
A11VO60	60,0	350	400	3300	3900	198,0	115,5	28	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VO75	75,0	350	400	3000	3600	225,0	131.3	32	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VO95	95,0	350	400	2700	3100	256,5	149,6	38	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VO130	130,0	350	400	2500	2900	325,0	189,6	48	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VO145	145,0	350	400	2400	2800	348,0	203,0	52	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VO190	190,0	350	400	2200	2600	418,0	243,8	68	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VO220	220,0	350	400	2000	2400	440,0	256,7	78	ISO 4 τρύπες	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VO260	260,0	350	400	1800	2100	468,0	273,0	95	ISO 4 τρύπες	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VLO60	60,0	350	400	3900	4500	234,0	136,5	30	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VLO75	75,0	350	400	3600	4200	270,0	157,5	34	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VLO95	95,0	350	400	3100	3600	294,5	171,8	40	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	αρνούμαι
A11VLO130	130,0	350	400	2900	3400	377,0	219,9	50	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	Ναί
A11VLO145	145,0	350	400	2800	3300	406,0	236,8	54	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	Ναί
A11VLO190	190,0	350	400	2600	3100	494,0	288,2	70	ISO 2-οπή/4-οπή	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	Ναί
A11VLO220	220,0	350	400	2400	2900	528,0	308,0	80	ISO 4 τρύπες	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	Ναί
A11VLO260	260,0	350	400	2100	2600	546,0	318,5	97	ISO 4 τρύπες	Flat Key/Spiral Key	LR/DR/LRDS/DRS/HD/EP/DH/LG	Ναί

Παράρτημα Β: Γρήγορος πίνακας αναφοράς για την επιλογή μεθόδων ελέγχου

ντομέθοδος ελέγχου	ντοωδή	ντοσήμα ελέγχου	ντοεύρος ελέγχου	Rταχύτητα απόκρισης	Εφαρμοστέο μοντέλο	Τυπική Εφαρμογή
έλεγχος ισχύος	LR	Ενσωματωμένη μηχανική βαλβίδα	περιορισμός ισχύος	Μέσο	60-260	Εκσκαφείς, φορτωτές, μπουλντόζες
Έλεγχος σταθερής πίεσης	DR	Ενσωματωμένη μηχανική βαλβίδα	περιορισμός πίεσης	Μέσο	60-260	Συσκευή σύσφιξης, πάγκος δοκιμής, φορτηγό αντλίας σκυροδέματος
Ισχύς + Πίεση + Ευαισθησία Φορτίου	LRDS	Ενσωματωμένη μηχανική βαλβίδα + LS	Ισχύς + Πίεση + Ρυθμός ροής	Μέσο	60-260	Μεγάλοι εκσκαφείς, αντλιοστάσια σκυροδέματος, φορτηγά εξόρυξης
Ευαισθησία πίεσης και φορτίου	DRS	Ενσωματωμένη μηχανική βαλβίδα + LS	Πίεση + Ρυθμός ροής	Μέσο	60-260	Γερανός; Πλατφόρμα εργασίας σε μεγάλο υψόμετρο
Υδραυλική αναλογία	HD	Υδραυλικός οδηγός	Vg min-Vg μέγ	γρήγορα	60-260	Πιλοτικά συστήματα ελέγχου για εκσκαφείς και φορτωτές
Ηλεκτρική αναλογία	ΕΡ	12V/24V DC	Vg min-Vg μέγ	γρήγορα	60-260	Αυτοματοποιημένος εξοπλισμός, συσκευές τηλεχειρισμού, εξοπλισμός CNC
Ειδικό Υδραυλικό Έλεγχο	DH	Υδραυλικός πιλότος (ειδικό)	κατά παραγγελία	γρήγορα	60-260	Υδραυλικά συστήματα πλοίων, επίγειος εξοπλισμός αεροπορίας, στρατιωτικός εξοπλισμός
Μηχανικός μοχλός	LG	Μηχανικός μοχλός	Vg min-Vg μέγ	αργός	60-260	Μικρά γεωργικά μηχανήματα; απλός εξοπλισμός κατασκευής
Δυναμικός Υδραυλικός Έλεγχος	DH.D	Υδραυλικός πιλότος (Δυναμικός)	κατά παραγγελία	Εξαιρετικά γρήγορο	60-260	Μηχανές χύτευσης με έγχυση υψηλής ταχύτητας, μηχανές χύτευσης υψηλής ταχύτητας
Κερδίστε ηλεκτρική αναλογία	EP.G	Ηλεκτρικός λόγος (Κέρδος)	κατά παραγγελία	Εξαιρετικά γρήγορο	60-260	Σερβοϋδραυλικά συστήματα, κέντρα κατεργασίας CNC

Παράρτημα: Αναφορές και Πρότυπα

6. Bosch Rexroth AG. "Axial Piston Variable Pump A11VO, Φύλλο δεδομένων." 2016.

7. Bosch Rexroth AG. "Axial Piston Variable Pump A11VLO, Φύλλο δεδομένων." 2016.

8. ISO 3019-2:2001. «Ισχύς υδραυλικού υγρού - Διαστάσεις και κωδικός αναγνώρισης για την τοποθέτηση φλαντζών και άκρων αξόνων αντλιών και κινητήρων μετατόπισης».

9. ISO 4409:2019. «Ισχύς υδραυλικού υγρού - Αντλίες, κινητήρες και ενσωματωμένα κιβώτια ταχυτήτων θετικού εκτοπίσματος - Μέθοδοι δοκιμής και παρουσίασης βασικής απόδοσης σταθερής κατάστασης».

10. ISO 4406:2021. «Ισχύς υδραυλικού υγρού - Υγρά - Μέθοδος κωδικοποίησης του επιπέδου μόλυνσης από στερεά σωματίδια».

11. ISO 6162:2002. "Ισχύς υδραυλικού υγρού - Συνδέσεις φλάντζας με σπασμένους ή μονοκόμματους σφιγκτήρες φλάντζας και μετρικές βίδες ή ιντσών."

12. DIN 51524. “Pressure fluids - Hydraulic oils HL, HLP, HLPD.”

13. DIN 6885. "Στερεώσεις τύπου μετάδοσης κίνησης χωρίς κωνική δράση. Παράλληλα πλήκτρα, κλειδιά, βαθύ σχέδιο."

14. ANSI B92.1a. "Σφύλλοι και επιθεώρηση σε εμπλοκές."

15. Υδροδυναμική των Ελεφάντων. "Εγχειρίδιο προϊόντος για A11VO/A11VLO Series Variable Axial Piston Pump", έκδοση 2026.

16. China Hydraulic and Pneumatic Seals Industry Association. "Έκθεση Τεχνικής Ανάπτυξης της Βιομηχανίας Μεταβλητών Υδραυλικών Αντλιών." 2025.

17. TUV Rheinland. "Αναφορά δοκιμής απόδοσης για τη σειρά Elephant Fluid Power A11VO." 2025.



---



Πνευματικά δικαιώματα © 2026 Elephant Fluid Dynamics

Αυτό το έγγραφο προορίζεται μόνο για τεχνική επικοινωνία και αναφορά επιλογής. Οι συγκεκριμένες παράμετροι πρέπει να αναφέρονται στο πιο πρόσφατο εγχειρίδιο προϊόντος.





---



Αυτό το έγγραφο συντάχθηκε από την Elephant Hydraulics για να παρέχει στην παγκόσμια υδραυλική βιομηχανία έγκυρες, επαγγελματικές και ολοκληρωμένες τεχνικές αναφορές. Δεσμευόμαστε να γίνουμε ο πιο αξιόπιστος συνεργάτης σας στον τομέα των υδραυλικών μέσω της τεχνολογικής καινοτομίας και της εξαιρετικής εξυπηρέτησης.
