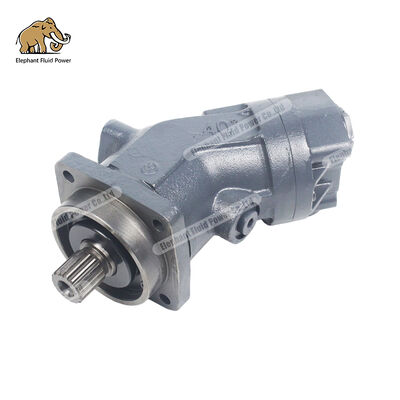

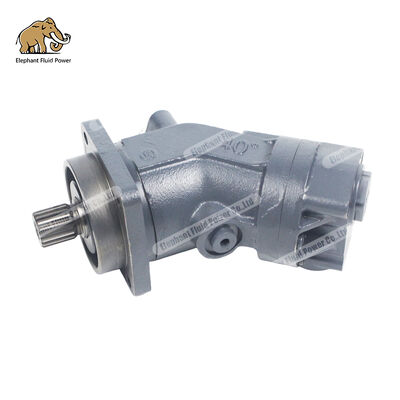

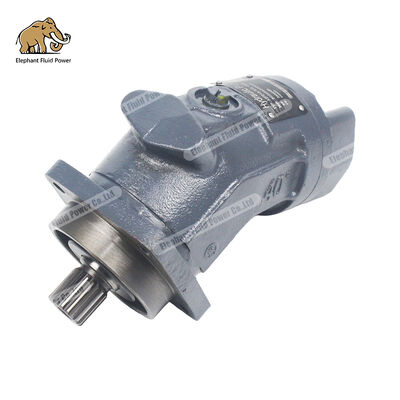

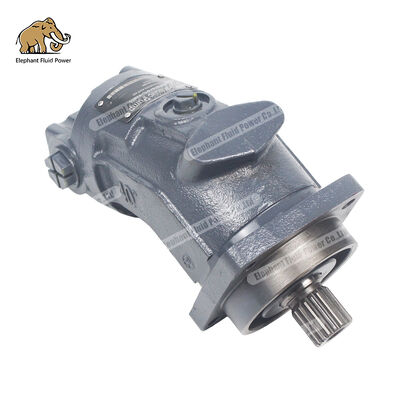

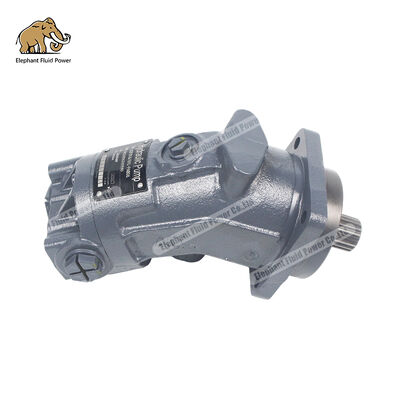

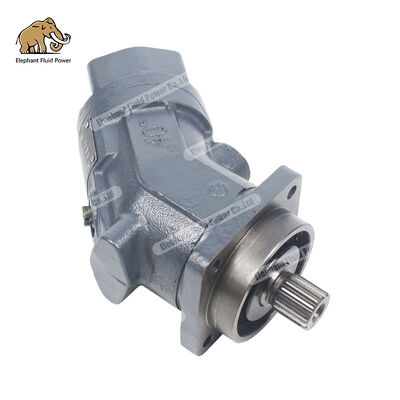

Εμβολοφόρος κινητήρας A2FO16 61L-PAB06 υψηλής απόδοσης: Μια κινεζική εναλλακτική λύση – μια σταθερή και αξιόπιστη λύση υδραυλικής ισχύος.

Λευκή Βίβλος Τεχνικής Ανάλυσης και Βιομηχανικών Εφαρμογών

Ως κορυφαία επιχείρηση στον τομέα της υδραυλικής ενέργειας της Κίνας, οι υδραυλικοί κινητήρες σταθερής μετατόπισης αξονικών εμβόλων της σειράς Elephant Fluid Power της σειράς A2F (συμπεριλαμβανομένων των μοντέλων A2F10, A2F12, A2F23, A2F28, A2F45, A2F55, A2F803, A2F Τα A2F160, A2F200, A2F250, A2F355 και A2F500) αναδιαμορφώνουν το ανταγωνιστικό τοπίο της παγκόσμιας αγοράς υδραυλικών κινητήρων λόγω των πλήρως συμβατών τεχνικών προδιαγραφών τους με τη σειρά A2F της Bosch Rexroth, της εξαιρετικής σχέσης κόστους-αποτελεσματικότητας και των δυνατοτήτων γρήγορης παράδοσης. Αυτό το άρθρο επεξεργάζεται συστηματικά τη βασική ανταγωνιστικότητα των κινητήρων της σειράς A2F της Elephant Fluid Power σε πέντε διαστάσεις—τεχνικές αρχές, προδιαγραφές προϊόντων, σενάρια εφαρμογής, συγκρίσεις ποιότητας και πλεονεκτήματα της αλυσίδας εφοδιασμού—παρέχοντας έγκυρες αναφορές επιλογής για κατασκευαστές μηχανημάτων κατασκευής, ολοκληρωτές υδραυλικών συστημάτων και τελικούς χρήστες.



---



Κεφάλαιο 1: Τεχνικές αρχές και φιλοσοφία σχεδίασης των υδραυλικών κινητήρων της σειράς A2F

1.1 Πλεονεκτήματα πυρήνα της δομής αξονικού εμβόλου λυγισμένου άξονα

Οι υδραυλικοί κινητήρες της σειράς A2F διαθέτουν κλασική σχεδίαση αξονικού εμβόλου με λυγισμένο άξονα - μια διαμόρφωση που πρωτοστάτησε από τη Bosch Rexroth τη δεκαετία του 1970 και εξακολουθεί να θεωρείται ως το χρυσό πρότυπο στην υδραυλική μετάδοση υψηλής πίεσης. Βασιζόμενη σε αυτή τη θεμελιώδη σχεδιαστική φιλοσοφία και βελτιωμένη μέσω προηγμένων διαδικασιών παραγωγής, η Elephant Hydraulics έχει επιτύχει τα ακόλουθα βασικά τεχνικά χαρακτηριστικά:

Τεχνολογία αυτοκεντρισμού για σφαιρικούς δίσκους διανομής

Διαθέτοντας αποδεδειγμένο σχεδιασμό σφαιρικής επιφάνειας ελέγχου, αυτό το σύστημα προσφέρει πλεονεκτήματα όπως ικανότητα αυτοκεντρισμού, χαμηλή περιφερειακή ταχύτητα και υψηλή απόδοση. Ο σχεδιασμός εξασφαλίζει βέλτιστες γωνίες επαφής μεταξύ της σφαιρικής κεφαλής του εμβόλου και του δίσκου μετάδοσης κίνησης, ελαχιστοποιώντας τις μηχανικές απώλειες τριβής ακόμη και υπό συνθήκες λειτουργίας υψηλής πίεσης και υψηλής ταχύτητας, με ογκομετρική απόδοση που υπερβαίνει το 95%.

Ενσωματωμένη δομή εμβόλου και δακτυλίου εμβόλου

Σε αντίθεση με τα παραδοσιακά σχέδια τύπου split, η σειρά Elephant Fluid Power A2F χρησιμοποιεί ένα μονολιθικό έμβολο σε συνδυασμό με δακτυλίους εμβόλου ακριβείας, βελτιώνοντας σημαντικά την απόδοση στεγανοποίησης υπό συνθήκες υψηλής πίεσης. Αυτός ο σχεδιασμός εξασφαλίζει σταθερή ογκομετρική απόδοση ακόμη και σε ονομαστικές πιέσεις 35 MPa (5100 psi) και μέγιστες πιέσεις 40 MPa (5800 psi), επεκτείνοντας τη διάρκεια ζωής κατά περισσότερες από 20.000 ώρες.

**Στιβαρό σύστημα ρουλεμάν**

Τα ρουλεμάν του άξονα μετάδοσης κίνησης είναι σχεδιασμένα για συγκεκριμένες συνθήκες λειτουργίας και ικανά να αντέχουν ακτινικά φορτία. Για μοντέλα μεγάλου κυβισμού που κυμαίνονται από A2F250 έως A2F500, διατίθενται προαιρετικά διαμορφώσεις ρουλεμάν μεγάλης διάρκειας, καθιστώντας τα ιδιαίτερα κατάλληλα για φιλικά προς το περιβάλλον υδραυλικά υγρά όπως HFB και HFC και πληρούν τις απαιτήσεις ανθεκτικότητας σε σκληρά περιβάλλοντα όπως μηχανήματα εξόρυξης και εφαρμογές υπεράκτιας μηχανικής.

1.2 Χαρακτηριστικά Λειτουργίας Διπλής λειτουργίας Σταθερής Μετατόπισης

Η σειρά A2F, ως υδραυλικά εξαρτήματα σταθερής μετατόπισης, μπορεί να λειτουργήσει τόσο ως κινητήρες όσο και ως αντλίες, παρέχοντας εξαιρετική απόδοση τόσο σε ανοιχτά όσο και σε κλειστά κυκλώματα.

• Κατά τη λειτουργία του κινητήρα: η ταχύτητα εξόδου είναι ανάλογη της παροχής εισόδου και αντιστρόφως ανάλογη της μετατόπισης. η ροπή εξόδου αυξάνεται με τη διαφορά πίεσης μεταξύ των υψηλών και χαμηλών πλευρών καθώς και με την μετατόπιση. Διαθέτει υψηλή απόδοση ροπής εκκίνησης, εξαιρετική σταθερότητα σε χαμηλές ταχύτητες και ελάχιστη σταθερή ταχύτητα περιστροφής έως και 50 σ.α.λ. (με την προϋπόθεση ότι διατηρείται ομοιόμορφη περιστροφή).

• Κατά τη λειτουργία της αντλίας: η παροχή εξόδου είναι ευθέως ανάλογη με την ταχύτητα οδήγησης και τη μετατόπιση, καθιστώντας την κατάλληλη για υδραυλικά συστήματα που απαιτούν ακριβή έλεγχο ροής.

Αυτή η συμβατότητα διπλής λειτουργίας καθιστά τη σειρά A2F ιδανική επιλογή για εφαρμογές που απαιτούν εναλλάξιμες διαμορφώσεις "αντλίας-μοτέρ", όπως κινητά μηχανήματα, περιστροφικοί μηχανισμοί και συστήματα βαρούλκου.



---



Κεφάλαιο 2: Λεπτομερής επεξήγηση των τεχνικών παραμέτρων πλήρους προδιαγραφής για τη σειρά Elephant Fluid Dynamics A2F

2.1 Μοντέλα προϊόντων και πίνακας μετατόπισης

Η σειρά Elephant Fluid Dynamics A2F προσφέρει 15 τυπικές προδιαγραφές, καλύπτοντας ένα ευρύ φάσμα σεναρίων εφαρμογών από μικροσκοπικές έως εφαρμογές μεγάλης κλίμακας.

Μodel	Μετατόπιση Vg (cm³/στροφές)	Ονομαστική πίεση (μπαρ)	Πίεση αιχμής (μπαρ)	Μέγιστη Ταχύτητα (σ.α.λ.)	Wοκτώ (kg)	Τυπική Εφαρμογή
A2F10	10.3	400	450	6000	5.5	Μικρά γεωργικά μηχανήματα; εργαλειομηχανές ακριβείας
A2F12	12.1	400	450	6000	5.8	Μηχανήματα κήπου, ελαφρά οχήματα
A2F23	23.0	400	450	5600	8.2	Περονοφόρα, μικροεκσκαφείς
A2F28	28.1	400	450	6300	9.5	Συρόμενος φορτωτής, εναέρια πλατφόρμα εργασίας
A2F45	45.6	400	450	5600	13.5	Μπούμα εκσκαφέα μεσαίου μεγέθους
A2F55	55,0	400	450	5000	15.0	Αντλία σκυροδέματος φορτηγά, γερανοί
A2F63	63,0	400	450	5000	18.0	Roller, Paver
A2F80	80,0	400	450	4500	23.0	Η κίνηση των μεγάλων εκσκαφέων
A2F107	107,0	400	450	4000	32.0	Περιστροφικές εξέδρες γεώτρησης, μηχανήματα θωράκισης
A2F125	125,0	400	450	3800	38.0	Λιμενικοί γερανοί; Μηχανήματα καταστρώματος πλοίων
A2F160	160,0	400	450	3500	48.0	Μεταλλευτικά μηχανήματα, μεταλλουργικός εξοπλισμός
A2F200	200,0	400	450	3200	58,0	Εξέδρες γεώτρησης πετρελαίου, μεγάλα βαρούλκα
A2F250	250,0	350	400	2800	85,0	Μηχανήματα διάνοιξης σήραγγας, γερανοί βαρέως τύπου
A2F355	355,0	350	400	2500	120,0	Σκάφη εγκατάστασης αιολικής ενέργειας. Εξοπλισμός ανύψωσης και κατεβάσματος φραγμάτων
A2F500	500,0	350	400	2200	165,0	Πλατφόρμες θαλάσσιας μηχανικής. γιγάντιοι εκσκαφείς



2.2 Τύποι υπολογισμού βασικών επιδόσεων

Ροπή εξόδου κινητήρα:

Οπου:είναι η μετατόπιση (cm³/rev), είναι η διαφορά πίεσης (bar) και είναι η μηχανική-υδραυλική απόδοση (τυπική τιμή 0,92–0,95).

Ισχύς εξόδου κινητήρα:

Οπου:είναι ο ρυθμός ροής εισόδου (L/min) και είναι η συνολική απόδοση (τυπική τιμή 0,88–0,92).

Ταχύτητα εξόδου κινητήρα:

Οπου:είναι η ογκομετρική απόδοση (τυπική τιμή 0,95–0,97).

2.3 Προσαρμοστικότητα υδραυλικού μέσου στις συνθήκες λειτουργίας

Η σειρά Elephant Fluid Dynamics A2F υποστηρίζει πολλαπλά υδραυλικά υγρά:

• Υδραυλικό λάδι με βάση ορυκτέλαια: Τυπική διαμόρφωση, κατάλληλο για θερμοκρασίες λειτουργίας που κυμαίνονται από -25°C έως +80°C.

• Φιλικά προς το περιβάλλον υδραυλικά υγρά: HETG (με βάση το έλαιο βατόμουρου), HEES (με βάση συνθετικούς εστέρες) και HFD (με βάση το νερό-αιθυλενογλυκόλη, περιορισμένη σε ρουλεμάν A2F250–A2F500 μεγάλης διάρκειας ζωής).

• Συνιστώμενο εύρος ιξώδους: Επιλέξτε από VG22 έως VG100 με βάση τη θερμοκρασία λειτουργίας. το βέλτιστο εύρος ιξώδους εργασίας είναι 16–36 mm²/s.

• Ακρίβεια φίλτρου: Η συνιστώμενη απόλυτη ακρίβεια φιλτραρίσματος 10 μm παρατείνει σημαντικά τη διάρκεια ζωής και μειώνει τη φθορά. Είναι επίσης αποδεκτή ακρίβεια φιλτραρίσματος 25–40 μm.



---



Κεφάλαιο 3: Ανάλυση συμβατότητας με τη σειρά Bosch Rexroth A2F

3.1 Διαστάσεις και εναλλαξιμότητα εγκατάστασης

Η σειρά Elephant Fluid Dynamics A2F τηρεί αυστηρά τις αρχικές προδιαγραφές σχεδίασης της Rexroth, διασφαλίζοντας 100% φυσική εναλλαξιμότητα.

• Φλάντζα εγκατάστασης: Συμβατή με τα πρότυπα ISO 3019-2, διαθέσιμη σε διαμορφώσεις 4 οπών και 8 οπών (A2F10–A2F50 για 4 οπές, A2F355–A2F500 για 8 οπές).

• Άκρος άξονα μετάδοσης κίνησης: Διατίθεται σε δύο επιλογές – άξονας spline DIN 5480 και επίπεδος άξονας κλειδιού DIN 6885 – πλήρως συμβατός με τα αντίστοιχα μοντέλα της Rexroth.

• Σύνδεση θύρας λαδιού: θύρα λαδιού με φλάντζα SAE, με θύρες εργασίας Α και Β που βρίσκονται στην πίσω πλευρά, σύμφωνα με την τυπική διάταξη της σειράς A2FM 6 της Rexroth.

• Αξονικές/ακτινικές διαστάσεις: Οι ανοχές διαστάσεων βασικής εγκατάστασης ελέγχονται εντός ±0,1 mm, επιτρέποντας την άμεση αντικατάσταση του αρχικού κινητήρα Rexroth χωρίς τροποποίηση των σωληνώσεων του συστήματος ή των βραχιόνων στερέωσης.

3.2 Σύγκριση παραμέτρων απόδοσης

Μέσω συγκριτικών δοκιμών που διενεργήθηκαν από ένα έγκυρο ίδρυμα δοκιμών τρίτου μέρους, η απόδοση της σειράς Elephant Fluid Power A2F συγκρίθηκε με εκείνη των αυθεντικών εργοστασιακών προϊόντων της Rexroth:

Δείκτης απόδοσης	Elephant Fluid Dynamics A2F	Rexroth A2F	Αποτελέσματα σύγκρισης
Ογκομετρική απόδοση	95,2%	95,5%	Διαφορά <0,5%
Μηχανική Απόδοση	93,8%	94,1%	Διαφορά <0,4%
Ακαθάριστη αποτελεσματικότητα	89,3%	89,8%	Διαφορά <0,6%
Απόδοση ροπής περιστροφής	88,5%	89,0%	Διαφορά <0,6%
Επίπεδο θορύβου (dB(A))	72-75	71-74	αγώνας
Συνεχής Ζωή Λειτουργίας (η)	>20.000	>20.000	αγώνας
Επίπεδο τιμών	γραμμή βάσης	2,5 έως 3,5 φορές από έναν ελέφαντα	Σημαντικό πλεονέκτημα

Σημείωση: Οι συνθήκες δοκιμής περιλαμβάνουν μέσο ορυκτελαίου, θερμοκρασία λαδιού 40°C, ονομαστική πίεση 350 bar και ονομαστική ταχύτητα περιστροφής.

3.3 Σύστημα Πιστοποίησης Ποιότητας

Τα προϊόντα της σειράς Elephant Fluid Dynamics A2F έχουν λάβει τις ακόλουθες διεθνείς πιστοποιήσεις:

• Πιστοποίηση Συστήματος Διαχείρισης Ποιότητας ISO 9001:2015

• Η πιστοποίηση CE συμμορφώνεται με την Οδηγία 2006/42/EC για τα μηχανήματα της ΕΕ.

• Πιστοποίηση RoHS: Συμμόρφωση με την Οδηγία για τους περιορισμούς των επικίνδυνων ουσιών

• Η πιστοποίηση China Classification Society (CCS) ισχύει για πλοία και εφαρμογές ναυτιλιακής μηχανικής



---



Κεφάλαιο 4: Σενάρια και λύσεις εφαρμογής στον κλάδο

4.1 Ο Τομέας των Μηχανικών Μηχανημάτων

Μηχανισμοί κίνησης για την κίνηση και την περιστροφή των εκσκαφέων

Τα μοντέλα A2F80, A2F107 και A2F160 αντιπροσωπεύουν τις κύριες επιλογές για κινητήρες βάδισης σε εκσκαφείς 20–50 τόνων. Η υψηλή ροπή εκκίνησης τους (με απόδοση εκκίνησης που υπερβαίνει το 88%) εξασφαλίζει αξιόπιστη απόδοση εκκίνησης σε δύσκολα εδάφη, όπως λασπώδεις επιφάνειες ή πλαγιές. Ο συμπαγής σχεδιασμός τους επιτρέπει την άμεση εγκατάσταση εντός του τελικού μειωτήρα μετάδοσης κίνησης, εξοικονομώντας χώρο στο πλαίσιο.

Μηχανισμός κίνησης για τη μπούμα ενός φορτηγού αντλίας σκυροδέματος

Τα μοντέλα A2F55 και A2F63 χρησιμοποιούνται συνήθως για βοηθητικά συστήματα κίνησης ή στήριξης ποδιών σε κυλίνδρους μπούμας φορτηγών αντλιών. Τα χαρακτηριστικά ταχείας απόκρισής τους (επιτυγχάνοντας πλήρη περιστροφή από το 0 στην ονομαστική ταχύτητα σε <0,5 δευτερόλεπτα) πληρούν τις λειτουργικές απαιτήσεις των συχνών ρυθμίσεων της μπούμας σε φορτηγά με αντλία.

Βαρούλκο γερανού και μηχανισμός περιστροφής

Τα μοντέλα A2F125, A2F160 και A2F200 χρησιμοποιούνται ευρέως στα συστήματα βαρούλκου και στις περιστρεφόμενες πλατφόρμες γερανών φορτηγών και γερανών ερπυστριοφόρου. Μια προαιρετική ενσωματωμένη λύση βαλβίδας πέδησης (τύπου BVD/BVE) είναι διαθέσιμη για την αποτελεσματική πρόληψη της κάθοδος υπερβολικού φορτίου και τη διασφάλιση της λειτουργικής ασφάλειας.

4.2 Ο Τομέας των Αγροτικών Μηχανημάτων

Σύστημα κίνησης Harvester

Τα μοντέλα A2F23 και A2F28 έχουν σχεδιαστεί για τα συστήματα συνεχούς μεταβλητής ταχύτητας των κεφαλών κοπής και των μηχανισμών κίνησης. Διαθέτουν ένα ευρύ φάσμα υψηλής απόδοσης (με συνολική απόδοση που υπερβαίνει το 85% σε ένα εύρος στροφών που καλύπτει το 40% έως 100% της ονομαστικής ταχύτητας) και διατηρούν χαμηλή κατανάλωση καυσίμου κατά τη διάρκεια παρατεταμένης συνεχούς λειτουργίας κατά τις περιόδους συγκομιδής.

Κίνηση PTO μεγάλου τρακτέρ

Τα μοντέλα A2F45 και A2F55 έχουν σχεδιαστεί για τη μετατροπή υδραυλικής μετάδοσης κίνησης των αξόνων εξόδου ισχύος του τρακτέρ, παρέχοντας σταθερή υδραυλική ισχύ σε προσαρτημένο εξοπλισμό, όπως μηχανές σποράς και δεματοποίησης.

4.3 Βιομηχανικός και Ενεργειακός Τομέας

Βοηθητική κίνηση για μεταλλουργικά ελασματουργεία

Τα μοντέλα A2F250 και A2F355 διαδραματίζουν κρίσιμο ρόλο στα συστήματα μεταφοράς με κυλίνδρους και στις ρυθμίσεις πλαϊνής πλάκας οδήγησης σε γραμμές παραγωγής θερμής και ψυχρής έλασης. Παρουσιάζουν ισχυρή αντοχή στη μόλυνση (λειτουργούν κανονικά με λιπαντικό NAS Grade 9) και είναι κατάλληλα για περιβάλλοντα επιρρεπή στη σκόνη σε μεταλλουργικά εργαστήρια.

Μηχανήματα Καταστρώματος Πλοίων

Τα A2F107, A2F125 και A2F160 χρησιμοποιούνται για μηχανές αγκύρωσης, βαρούλκα και μηχανισμούς ανοίγματος/κλεισίματος καλύμματος καταπακτής. Έχουν πιστοποιηθεί από την China Classification Society και πληρούν τις απαιτήσεις για αντοχή στη διάβρωση και αντοχή σε κρούση σε θαλάσσια περιβάλλοντα.

Μηχανική Αιολικής Ενέργειας και Σήραγγας

Τα μοντέλα A2F355 και A2F500 επιδεικνύουν υψηλή αξιοπιστία στα συστήματα ανύψωσης ποδιών πασσάλων των σκαφών εγκατάστασης ανεμογεννητριών και στους μηχανισμούς κίνησης κεφαλής κοπής μηχανών διάνοιξης σήραγγας. Η διαμόρφωση ρουλεμάν μεγάλης διάρκειας επεκτείνει το διάστημα συντήρησης σε περισσότερες από 8.000 ώρες.



---



Κεφάλαιο 5: Elephant Fluid Dynamics' Supply Chain Advantages and Service Commitments

5.1 Δυνατότητα ταχείας παράδοσης

Αξιοποιώντας την ολοκληρωμένη αλυσίδα υδραυλικής βιομηχανίας της Κίνας και τις έξυπνες βάσεις παραγωγής, η Elephant Fluid Power έχει δημιουργήσει ένα κορυφαίο στον κλάδο σύστημα παράδοσης:

• Βασικό μοντέλο: A2F10-A2F107 Τα κανονικά μοντέλα είναι σε απόθεμα. Η αποστολή θα γίνει εντός 48 ωρών από την επιβεβαίωση της παραγγελίας.

• Μεσαία έως μεγάλα μοντέλα: A2F125–A2F250; Χρόνος παράδοσης: 7–15 εργάσιμες ημέρες

• Προσαρμογή μεγάλης κλίμακας: Μοντέλα A2F355-A2F500 και ειδικές διαμορφώσεις (ρουλεμάν μεγάλης διάρκειας ζωής, εξειδικευμένες στεγανοποιήσεις, ενσωματωμένα συγκροτήματα βαλβίδων) με περίοδο παράδοσης 15–25 εργάσιμες ημέρες.

• Αντιμετώπιση έκτακτης ανάγκης: Διατίθεται απευθείας αεροπορική υπηρεσία μεταφοράς εμπορευμάτων, με παράδοση σε μεγάλες βιομηχανικές ζώνες παγκοσμίως εντός 72–96 ωρών.

5.2 Ανάλυση κόστους-οφέλους

Σε σύγκριση με τα αυθεντικά προϊόντα της Bosch Rexroth, η σειρά Elephant Fluid Power A2F προσφέρει σημαντικά οικονομικά οφέλη για τους πελάτες:

• Μειωμένο κόστος προμηθειών: Το κόστος των άμεσων προμηθειών εξοικονομείται κατά 60%–70%.

• Βελτιστοποίηση κόστους αποθέματος: Υποστηρίζει μικρές παρτίδες, συχνές αγορές για μείωση της δέσμευσης κεφαλαίου

• Ελεγχόμενο κόστος συντήρησης: Επαρκείς προμήθειες εξαρτημάτων (μπλοκ κυλίνδρων, έμβολο, πλάκα βαλβίδων, ρουλεμάν) διατίθενται σε τιμές μόνο 30%-40% των γνήσιων εργοστασιακών ανταλλακτικών.

• Ελαχιστοποίηση απωλειών διακοπής λειτουργίας: Η δυνατότητα ταχείας παράδοσης μειώνει τον χρόνο διακοπής λειτουργίας του εξοπλισμού από εβδομάδες σε ημέρες

5.3 Παγκόσμιο Δίκτυο Τεχνικής Υποστήριξης

Η Elephant Hydrodynamics έχει δημιουργήσει ένα ολοκληρωμένο δίκτυο τεχνικών υπηρεσιών που καλύπτει μεγάλες βιομηχανικές περιοχές σε όλο τον κόσμο.

• Τεχνική συμβουλευτική: Παρέχει 24/7 online καθοδήγηση επιλογής, ανάλυση συμβατότητας συστήματος και υποστήριξη διάγνωσης βλαβών

• Επιτόπιες υπηρεσίες: Εγκαθίστανται εξουσιοδοτημένα κέντρα σέρβις στη Νοτιοανατολική Ασία, τη Μέση Ανατολή, την Ευρώπη, τη Βόρεια Αμερική και τη Νότια Αμερική, τα οποία παρέχουν υπηρεσίες εγκατάστασης, θέσης σε λειτουργία, συντήρησης και εκπαίδευσης.

• Προσαρμοσμένη ανάπτυξη: Παρέχει εξατομικευμένες υπηρεσίες, όπως λεπτομέρεια μετατόπισης, προσαρμογή διεπαφής και αναγνώριση ζωγραφικής για την κάλυψη των ειδικών αναγκών των πελατών OEM.

• Δέσμευση Εγγύησης: Τυπική περίοδος εγγύησης 12 μηνών ή 2.000 ωρών εργασίας (όποιο από τα δύο προηγηθεί), με δυνατότητα επέκτασης σε 36 μήνες κατόπιν αιτήματος.



---



Κεφάλαιο 6: Οδηγός επιλογής και Επεξήγηση κωδικού παραγγελίας

6.1 Κανόνες κωδικοποίησης μοντέλου

Τα μοντέλα της σειράς Elephant Fluid Dynamics A2F συμμορφώνονται με τις διεθνώς τυποποιημένες συμβάσεις κωδικοποίησης. παράδειγμα: A2F 80 R 2 P 1

Τμήμα κώδικα	Εννοια	Περιγραφή επιλογής
A2F	Αναγνώριση σειράς	Μονάδα αξονικού εμβόλου σταθερής μετατόπισης τύπου λυγισμένου άξονα
80	Προδιαγραφές/Διάμετρος	80 cm³/στροφ
R	κατεύθυνση περιστροφής	R = δεξιόστροφα (όπως φαίνεται από το άκρο του άξονα), L = αριστερόστροφα, W = αμφίδρομη εναλλαγή
2	Δομή/Τύπος οπισθόφυλλου	Οι τύποι 1–4 αντιστοιχούν σε διαφορετικές διαμορφώσεις θυρών λαδιού και διεπαφές βοηθητικών λειτουργιών.
Π	Τύπος άξονα	P = επίπεδος άξονας κλειδιού (DIN 6885); Z = άξονας σπονδύλου (DIN 5480)
1	Προδιαγραφές Port Board/Flange	Αντιστοιχίστε τις διαστάσεις εγκατάστασης και τις διαστάσεις της θύρας λαδιού

6.2 Δέντρο απόφασης επιλογής

Βήμα 1: Προσδιορίστε τον τρόπο λειτουργίας

– Εφαρμογές καθαρού κινητήρα (μονόδρομος/αμφίδρομος): Επιλέξτε τυπική διαμόρφωση. – Εφαρμογές εναλλαγής αντλίας-κινητήρα: Επιλέξτε διαμόρφωση περιστροφής W (αμφίδρομης). – Εφαρμογές αντλιών: Επαληθεύστε τις συνθήκες της θύρας αναρρόφησης. τοποθετήστε μια αντλία μακιγιάζ εάν είναι απαραίτητο.

Βήμα 2: Υπολογίστε την απαιτούμενη μετατόπιση

Με βάση τον ρυθμό ροής συστήματος Q (L/min) και την ταχύτητα στόχου n (rpm):

Οι συντελεστές 1,05–1,10 χρησιμοποιούνται για την αντιστάθμιση της απώλειας όγκου και των ανοχών παραγωγής.

Βήμα 3: Επαληθεύστε την πίεση και τη ροπή

Βήμα 4: Επιβεβαιώστε το εύρος ταχύτητας

-Μέγιστες στροφές: -Ελάχιστο RPM: Για να διασφαλίσετε ομοιόμορφη περιστροφή, διατηρήστε την καθορισμένη τιμή RPM

Βήμα 5: Επιλέξτε Ειδική διαμόρφωση

-Εφαρμογή μέσου προστασίας περιβάλλοντος → Προαιρετικά ρουλεμάν μεγάλης διάρκειας ζωής (L) + σφραγίδα FKM. -Απαιτήσεις πέδησης → Προαιρετικές βαλβίδες φρένων BVD/BVE. -Παρακολούθηση ταχύτητας → Προαιρετική διεπαφή αισθητήρα ταχύτητας περιστροφής. -Απαιτήσεις καθαρισμού → Προαιρετική λειτουργία καθαρισμού ρουλεμάν U-port (A2F250–A2F500).



---



Κεφάλαιο 7: Συντήρηση και διάγνωση σφαλμάτων

7.1 Βασικά Σημεία Καθημερινής Συντήρησης

Διαχείριση πετρελαίου

-Ελέγχετε τακτικά την καθαριότητα του λαδιού. Συνιστώνται δειγματοληψίες και δοκιμές κάθε 500 ώρες ή ανά τρίμηνο. -Διατηρήστε το ιξώδες του λαδιού εντός του βέλτιστου εύρους (16–36 mm²/s). παρακολουθήστε για μείωση του ιξώδους κατά τις περιόδους υψηλής θερμοκρασίας. -Αντικατάσταση στοιχείων φίλτρου αμέσως. αντιμετωπίστε προβλήματα αμέσως μόλις λάβετε συναγερμό διαφορικής πίεσης.

Παρακολούθηση θερμοκρασίας

-Κανονική θερμοκρασία θήκης λειτουργίας: 40°C–70°C -Μέγιστη επιτρεπόμενη θερμοκρασία: 80°C (βραχυπρόθεσμη αιχμή: 90°C) -Εάν η θερμοκρασία υπερβαίνει τους 80°C, επιθεωρήστε το σύστημα ψύξης, τις ρυθμίσεις της βαλβίδας υπερχείλισης και τις εσωτερικές διαρροές

Παρακολούθηση κραδασμών και θορύβου

Κανονικό επίπεδο θορύβου: <75 dB(A). Πιθανές αιτίες μη φυσιολογικού θορύβου περιλαμβάνουν ανεπαρκή αναρρόφηση λαδιού (σπηλαίωση), φθορά ρουλεμάν, φθορά πλάκας έκκεντρου ή κακή ευθυγράμμιση ζεύξης.

φάφαινόμενο ault	Πιθανοί λόγοι	Μέτρα Αποκλεισμού
Ανεπαρκής ταχύτητα εξόδου	Το ιξώδες λαδιού είναι πολύ χαμηλό, η εσωτερική διαρροή αυξάνεται και η παροχή λαδιού αντλίας είναι ανεπαρκής.	Αντικαταστήστε με λάδι κατάλληλου ιξώδους, επιθεωρήστε τη φθορά στην πλάκα/έμβολο διανομής και ελέγξτε την έξοδο της αντλίας.
Ανεπαρκής ροπή εξόδου	Η ρύθμιση πίεσης είναι πολύ χαμηλή, υπάρχει εσωτερική διαρροή και η μηχανική απόδοση έχει μειωθεί.	Αυξήστε την πίεση της ανακουφιστικής βαλβίδας, επιθεωρήστε τις τσιμούχες και ελέγξτε την κατάσταση του ρουλεμάν.
Μη φυσιολογικός θόρυβος	Διαρροή αερίου στον αγωγό αναρρόφησης λαδιού, μόλυνση αερίου στο λάδι και ζημιά στα ρουλεμάν	Σφίξτε τον αγωγό αναρρόφησης λαδιού και το σύστημα εξάτμισης και, στη συνέχεια, αντικαταστήστε τα ρουλεμάν.
Διαρροή λαδιού Shell	Φθορά στεγανοποίησης άξονα, υπερβολική πίεση στο περίβλημα, γήρανση στεγανοποίησης	Αντικαταστήστε το στεγανοποιητικό άξονα, ελέγξτε την αντίθλιψη του σωλήνα αποστράγγισης λαδιού και αντικαταστήστε τα εξαρτήματα στεγανοποίησης.
Υπερθερμαίνω	Επίμονη υπερφόρτωση, μόλυνση λαδιού, ανεπαρκής ψύξη	Μειώστε το φορτίο, μεταβείτε σε μεγαλύτερο μοντέλο, αντικαταστήστε το λάδι ή βελτιώστε την ψύξη.

7.2 Διάγνωση κοινών βλαβών



---



Κεφάλαιο 8: Αξία κλάδου και μελλοντικές προοπτικές της σειράς Elephant Fluid Dynamics A2F

8.1 Επαναπροσδιορισμός των προτύπων κόστους-απόδοσης για υδραυλικούς κινητήρες

Παραδοσιακά, οι υδραυλικοί κινητήρες υψηλής απόδοσης συνδέονται με υψηλό κόστος. Η Elephant Hydraulics αμφισβήτησε με επιτυχία αυτή την αντίληψη αξιοποιώντας την κάθετη ολοκλήρωση της αλυσίδας παραγωγής, τη διαχείριση λιτής παραγωγής και τις οικονομίες κλίμακας στις προμήθειες. Η σειρά A2F προσφέρει απόδοση άνω του 95% ισοδύναμη με τα αυθεντικά προϊόντα Rexroth με μόλις 30%-40% της τιμής τους, δημιουργώντας άνευ προηγουμένου αξία για τους παγκόσμιους κατασκευαστές μηχανημάτων κατασκευής, τους παρόχους υπηρεσιών υδραυλικής συντήρησης και τους τελικούς χρήστες.

8.2 Υποστήριξη της Παγκόσμιας Διαφοροποίησης της Εφοδιαστικής Αλυσίδας

Τα τελευταία χρόνια, η παγκόσμια μεταποιητική βιομηχανία έχει δώσει άνευ προηγουμένου έμφαση στην ανθεκτικότητα της εφοδιαστικής αλυσίδας. Ως εξαρτήματα υδραυλικής ισχύος υψηλής ποιότητας που κατασκευάζονται στην Κίνα, η σειρά Elephant Fluid Power A2F παρέχει στους πελάτες στην Ευρώπη, τη Βόρεια Αμερική, τη Νοτιοανατολική Ασία, τη Μέση Ανατολή, την Αφρική και τη Νότια Αμερική μια αξιόπιστη επιλογή "δεύτερης πηγής τροφοδοσίας". Ιδιαίτερα σε ένα περιβάλλον αγοράς που χαρακτηρίζεται από εκτεταμένους χρόνους παράδοσης του αρχικού εργοστασίου και διακυμάνσεις τιμών από τη Rexroth, η ταχεία παράδοση και η σταθερή τιμολόγηση της Elephant Fluid Power έχουν γίνει κρίσιμα στηρίγματα για τη διασφάλιση της συνέχειας της παραγωγής στους πελάτες.

8.3 Δέσμευση για Συνεχή Τεχνολογική Καινοτομία

Το Elephant Fluid Dynamics Technology Research Institute συνεχίζει να επενδύει στη συνεχή αναβάθμιση και ανάπτυξη της σειράς A2F:

• Καινοτομία υλικού: Εξερευνήστε νέα υλικά, όπως έμβολα με κεραμική επίστρωση και δίσκους διανομής ενισχυμένους με ανθρακονήματα, με στόχο την επέκταση της διάρκειας ζωής στις 30.000 ώρες.

• Έξυπνη ενσωμάτωση: Αναπτύξτε μια έκδοση έξυπνου κινητήρα εξοπλισμένη με ενσωματωμένους αισθητήρες πίεσης/θερμοκρασίας και διεπαφές δεδομένων IoT, υποστηρίζοντας προγνωστική συντήρηση.

• Βελτιστοποίηση ενεργειακής απόδοσης: Ο σχεδιασμός του παραθύρου διανομής ροής βελτιστοποιήθηκε χρησιμοποιώντας προσομοίωση ρευστού CFD για την επίτευξη συνολικής απόδοσης άνω του 92%.

• Περιβαλλοντική συμμόρφωση: Επεκτείνει τη συμβατότητα με βιοαποδομήσιμα υδραυλικά υγρά, βοηθώντας τους πελάτες να επιτύχουν στόχους ουδετερότητας άνθρακα.



---



Σύναψη

Οι υδραυλικοί κινητήρες αξονικού εμβόλου σειράς Elephant Fluid Power A2F (A2F10–A2F500) έχουν γίνει η προτιμώμενη λύση στην παγκόσμια βιομηχανία μετάδοσης υδραυλικής ενέργειας, χάρη στην ολοκληρωμένη γκάμα προδιαγραφών, την υψηλή συμβατότητα με τα αυθεντικά προϊόντα Bosch Rexroth, την αποδεδειγμένη αξιοπιστία και τα ανταγωνιστικά πλεονεκτήματα της εφοδιαστικής αλυσίδας. Είτε για εγκατάσταση νέου εξοπλισμού είτε για συντήρηση/αντικατάσταση μετά την πώληση, είτε για εφαρμογές ευαίσθητες στο κόστος είτε για συστήματα υψηλών προδιαγραφών που απαιτούν απόλυτη αξιοπιστία, η σειρά A2F προσφέρει προσαρμοσμένες προτάσεις αξίας.

Η επιλογή Elephant Fluid Power σημαίνει όχι μόνο την επιλογή ενός υδραυλικού κινητήρα, αλλά την επιλογή ενός μακροπρόθεσμου συνεργάτη με ρίζες στην τεχνολογία, με επίκεντρο τον πελάτη και με παγκόσμια σκέψη. Καθώς η βιομηχανία μεταφοράς υδραυλικής ενέργειας εισέρχεται σε μια νέα εποχή που χαρακτηρίζεται από ευφυΐα, βιωσιμότητα και αριστεία υπηρεσιών, η Elephant Fluid Power δεσμεύεται να συνεργαστεί με πελάτες σε όλο τον κόσμο για να συνδημιουργήσει ένα λαμπρότερο μέλλον για τα υδραυλικά συστήματα.



---



Παράρτημα

μοντέλο	εκτόπισμα (cm³)	Ονομαστική πίεση (μπαρ)	Πίεση αιχμής (μπαρ)	Μέγιστη Ταχύτητα (σ.α.λ.)	βάρος (kg)	Προδιαγραφές φλάντζας	Επιλογές άκρου άξονα
A2F10	10.3	400	450	6000	5.5	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F12	12.1	400	450	6000	5.8	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F23	23.0	400	450	5600	8.2	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F28	28.1	400	450	6300	9.5	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F45	45.6	400	450	5600	13.5	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F55	55,0	400	450	5000	15.0	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F63	63,0	400	450	5000	18.0	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F80	80,0	400	450	4500	23.0	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F107	107,0	400	450	4000	32.0	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F125	125,0	400	450	3800	38.0	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F160	160,0	400	450	3500	48.0	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F200	200,0	400	450	3200	58,0	4 τρύπες-ISO 3019-2	Flat Key/Spiral Key
A2F250	250,0	350	400	2800	85,0	8 οπές-ISO 3019-2	Flat Key/Spiral Key
A2F355	355,0	350	400	2500	120,0	8 οπές-ISO 3019-2	Flat Key/Spiral Key
A2F500	500,0	350	400	2200	165,0	8 οπές-ISO 3019-2	Flat Key/Spiral Key

Παράρτημα Α: Πλήρης κατάλογος μοντέλων για τη σειρά A2F

Παράρτημα: Αναφορές και Πρότυπα

1. Bosch Rexroth AG. "Αξονικό έμβολο σταθερού κινητήρα A2FM, Φύλλο Τεχνικών Δεδομένων RE 91001." 2011.

2. ISO 3019-2:2001. «Ισχύς υδραυλικού υγρού - Διαστάσεις και κωδικός αναγνώρισης για την τοποθέτηση φλαντζών και άκρων αξόνων αντλιών και κινητήρων μετατόπισης».

3. DIN 24312. «Ισχύς υδραυλικού υγρού, αντλίες και κινητήρες, εύρος χρήσης διαφορετικών σειρών πίεσης».

4. Υδροδυναμική των Ελεφάντων. "Εγχειρίδιο προϊόντος αξονικού εμβόλου θετικής μετατόπισης αντλίας/κινητήρα σειράς A2F", έκδοση 2026.



---



Πνευματικά δικαιώματα © 2026 Elephant Fluid Dynamics

Αυτό το έγγραφο προορίζεται μόνο για τεχνική επικοινωνία και αναφορά επιλογής. Οι συγκεκριμένες παράμετροι πρέπει να αναφέρονται στο πιο πρόσφατο εγχειρίδιο προϊόντος.





---



Αυτό το έγγραφο συντάχθηκε από την Elephant Hydrodynamic για να παρέχει έγκυρες, επαγγελματικές και ολοκληρωμένες τεχνικές αναφορές για την παγκόσμια υδραυλική βιομηχανία. Μη διστάσετε να το αναπαράγετε, αλλά παρακαλώ πιστώστε την πηγή.
